Diagrama de Masa

Updated April 29, 2022


This article applies to:
  • RoadEng Civil
  • RoadEng Forestry
  • Softree Optimal

Este artículo de la Base de Conocimiento es un fragmento de uno de los tutoriales. Los archivos referenciados aquí, así como el tutorial completo, están disponibles en este vínculo: Instalador de Tutoriales.

1. Capture.JPG Archivo | Abrir <RoadEngCivil>\Location\Align stage 3.dsnx.

2. Vista | Recuperar Formato de Pantalla <Defaults and Layouts>\training\training Profile Only.dlt. La pantalla deberá verse como la figura de abajo.

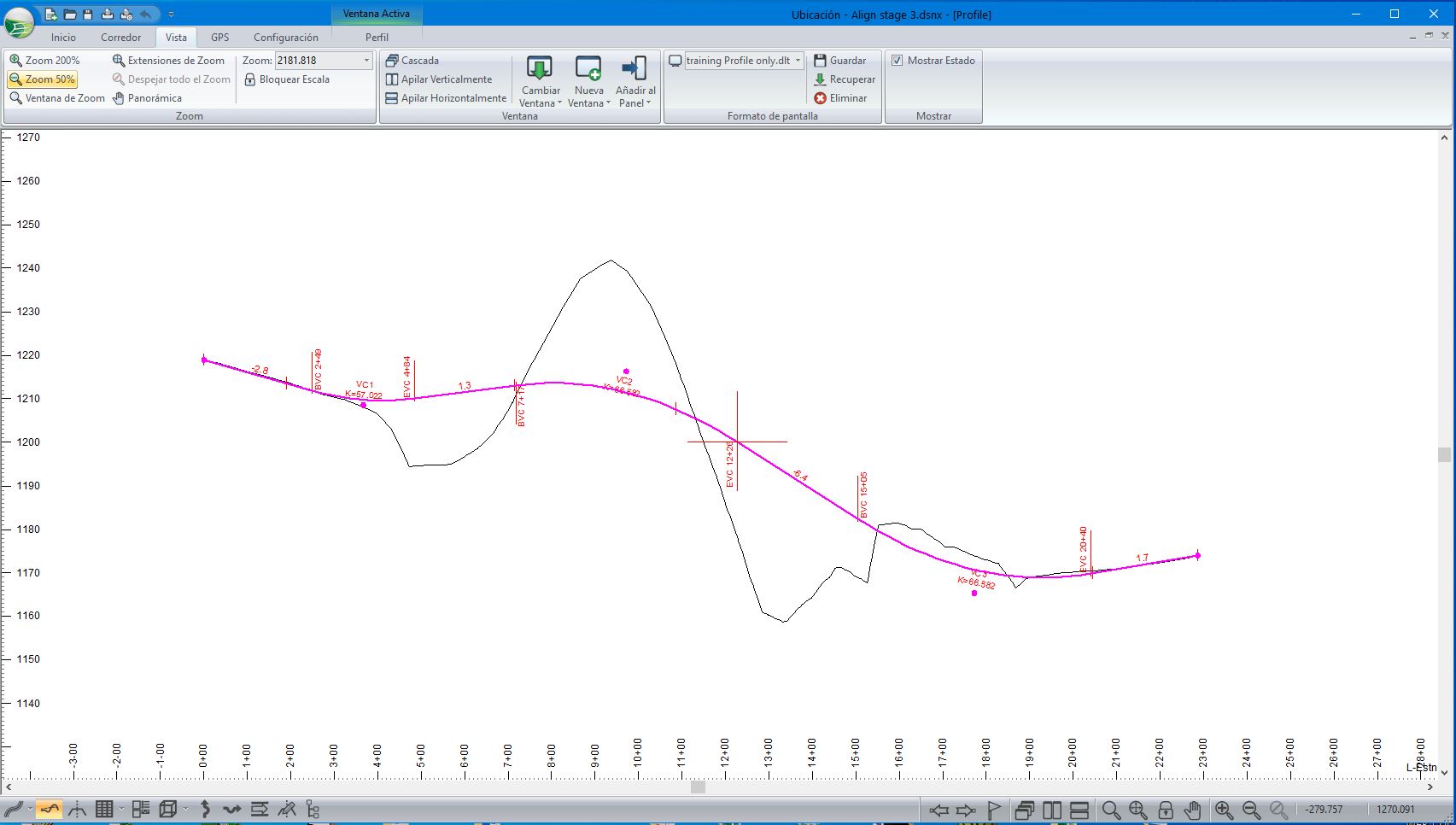

Figura 1: Formato de Pantalla training Profile Only.dlt

Mostrando Volúmenes de Corte y Relleno en la Tabla de Datos

3. Active una nueva Ventana de Datos Capture_11.JPG en la barra de herramientas.

Modifique las columnas que se muestran en la tabla:

4. Haga <clic-derecho> | Opciones de Datos

5. Haga clic en el botón más Capture_7.JPG bajo Tipos de Punto (Filas), esto abrirá el cuadro de Selección de Tipo de Punto.

6. Deseleccione los puntos actualmente seleccionados (haga <doble-clic> en cada ítem).

7. Haga <doble-clic> en Autogenerar Puntos en Intervalos (xx.000 ft). Si el intervalo no está configurado a 20.0 ft, presione Propiedades para configurarlo. Ajuste el intervalo a 20.0 ft. Presione OK para retornar a la página previa

8. Presione OK para retornar a cuadro de Opciones de Datos.

9. Presione Columnas y agregue los campos siguientes como se muestra en la figura de abajo:

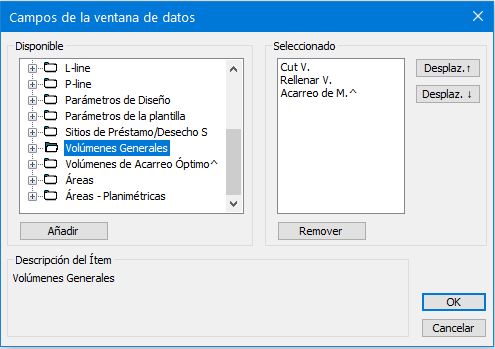

Figura 2: Campos de la Ventana de Datos

10.  Estos son los volúmenes de subrasante. Cut V. es el volumen de corte de subrasante; Fill V. es el volumen de relleno de subrasante.

11. Presione OK dos veces para retornar a la Ventana de Datos como se muestra abajo:

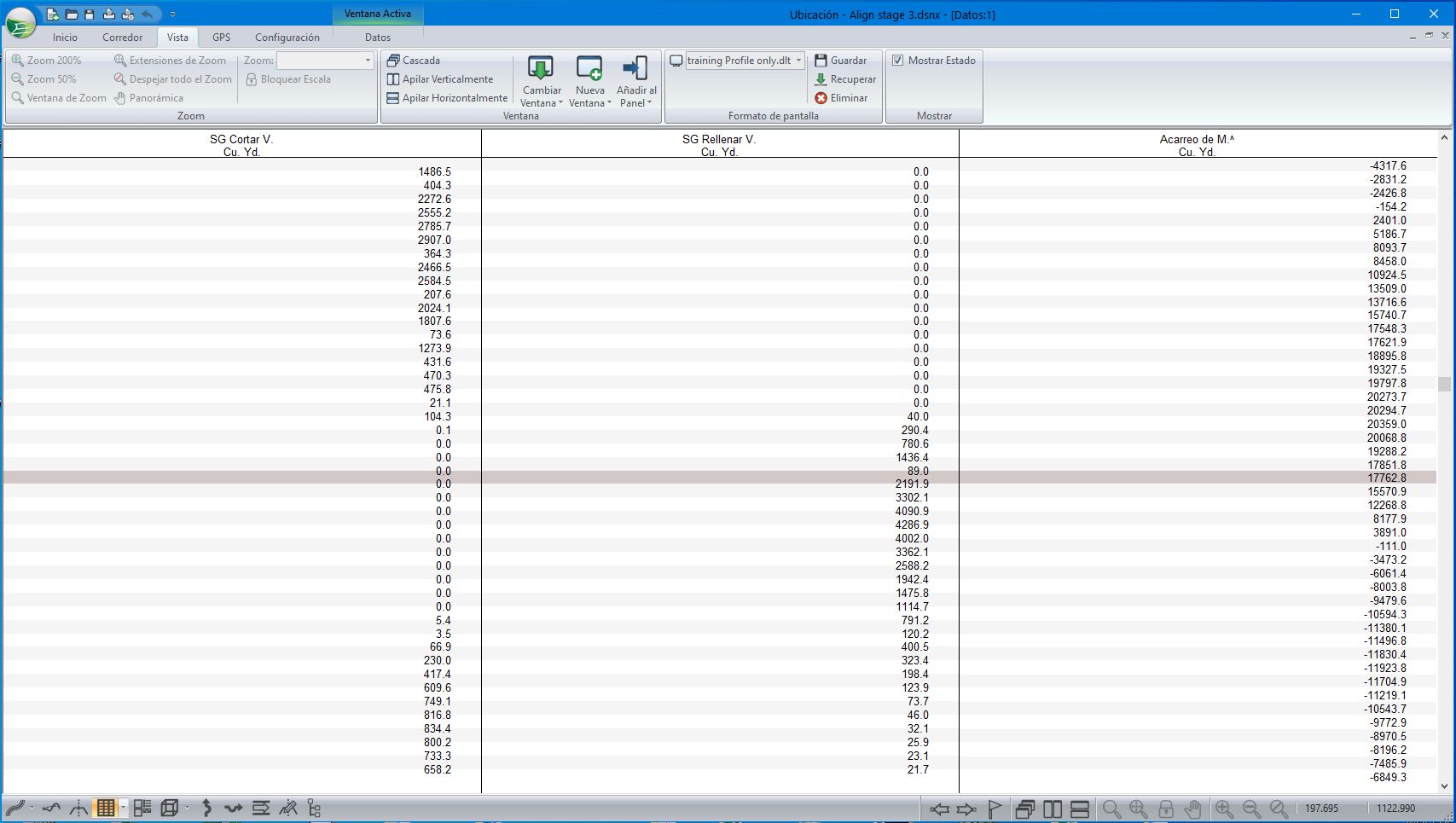

Figura 3: Ventana de Datos con Volúmenes de Subrasante

Nota: Los detalles de la Ventana de datos pueden ser copiados y pegados directamente en una hoja de cálculo de Excel. Para lograr esto, <clic-derecho> | Copiar Datos al Portapapeles, luego abrir la hoja de cálculo y pegar.

Mostrando el Diagrama de Masa

El Diagrama de Masa proporciona información cuantitativa sobre volúmenes de corte y relleno, así como de acarreos. En este ejercicio, se explorarán las opciones disponibles para la configuración de esta gráfica.

El Diagrama de Masa es una representación gráfica del volumen acumulado; en cualquier estación, el valor equivale al volumen acumulado de corte menos el volumen acumulado de relleno (hasta dicho punto). La diferencia de volumen entre dos puntos (estaciones) indica el exceso (diferencia positiva) o el déficit (diferencia negativa) de material.

La configuración por defecto del diagrama de masa incluye solamente material de subrasante, sin embargo, es posible seleccionar materiales específicos para ser incluidos.

12. Active la Ventana de perfil  Capture11.JPGen la barra de herramientas.

13. <clic-derecho> | seleccione Opciones de Perfil para abrir el cuadro de diálogo como se muestra abajo a la derecha.

14. Presione Seleccionar en la parte baja de la Sub-Ventana. Esto mostrará un cuadro con dos listas como se muestra abajo a la derecha.

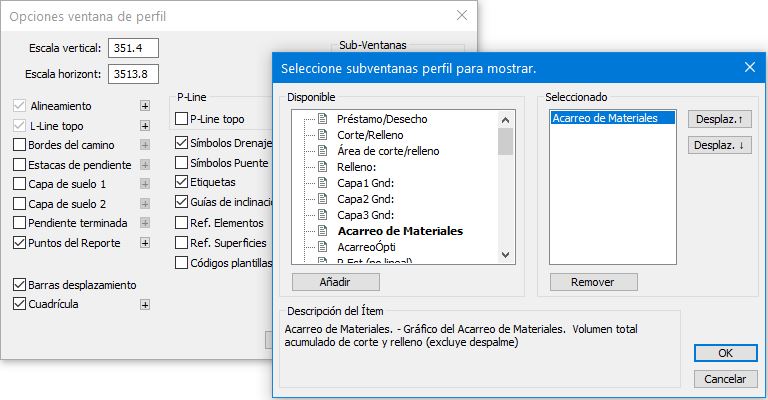

Figura 4: Sub-Ventana de Perfil

15. Seleccione Mass Haul, presione Agregar (o <doble-clic>) para agregarla a la lista Seleccionado como se muestra arriba.

Nota: La sub-ventana de perfil puede mostrar ítems múltiples. Todas las sub-ventanas compartirán el mismo eje horizontal (estación) con la ventana de perfil.

16. Presione el botón OK dos veces para aceptar los cambios y cerrar los cuadros de diálogo.

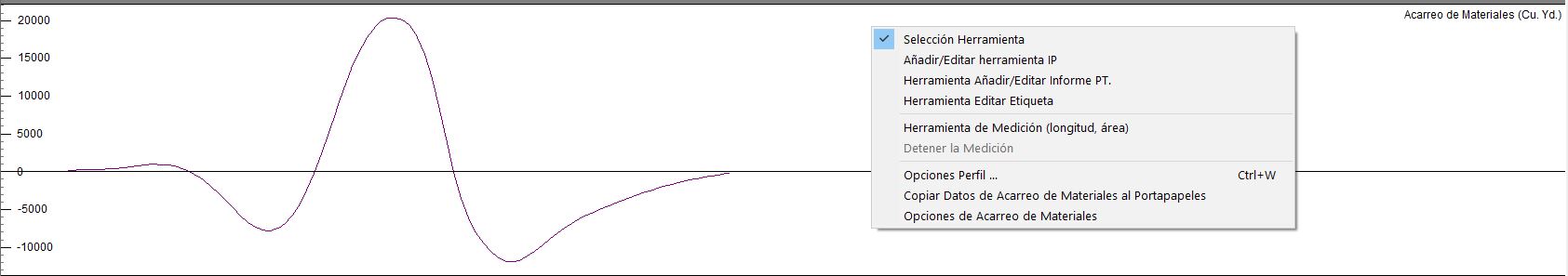

Figura 5: Diagrama de Masa

17. Mueva el mouse sobre el divisor entre la Ventana principal y la de movimiento de masa; cuando cambie a este cursor Capture_12.JPG, haga clic y arrastre para agrandar es espacio de movimiento de masas.

18. <clic-derecho> en la Ventana de movimiento de masas | seleccione Opciones de Movimiento de Masas para abrir el cuadro de diálogo mostrado en la figura de abajo.

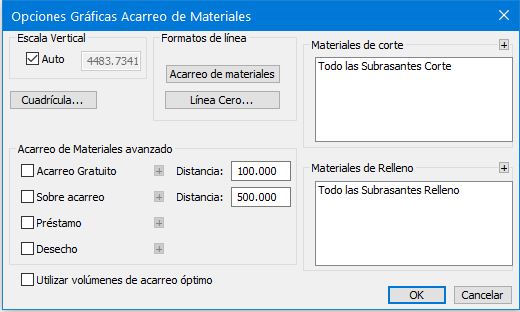

Figura 6: Opciones Gráficas para Acarreo de Materiales

19. Los conceptos detrás del diagrama de movimiento de masas se discuten ampliamente en la ayuda. Digite <F1> y revise la información para conocer más acerca de términos como Free Haul, Over Haul, Borrow y Waste. Cierre la Ventana de ayuda cuando termine.

20. Dentro del cuadro de Opciones Gráficas de Acarreo de Materiales, presione el botón de Cuadrícula para mostrar el control de la cuadrícula y el eje. Note que el eje horizontal coincide con el eje de la ventana de Perfil, y es por lo tanto redundante. Oprima el botón Cancelar para cerrar las opciones de cuadrícula.

21. Los botones Acarreo de materiales y Línea Cero permiten el control del estilo de línea y del color de los elementos gráficos básicos, como se muestra en figura de abajo.

22. Habilite los ítems bajo Diagrama de masas avanzado. Esto habilita el sombreado.


Figura 7: Disgrama de Masa Avanzado

Las Distancias de Acarreo Gratuito y de Over Haul son controladas por los campos situados al lado derecho (ver figura de arriba).

El botón más  Capture_7.JPGal lado de cada ítem permite el control del estilo de sombreado y del color. El sombreado en la figura de abajo fue elegido para impresión en blanco y negro; no es necesario cambiar los valores actuales.

23. Presione OK para aceptar cambios y cerrar el cuadro de diálogo.

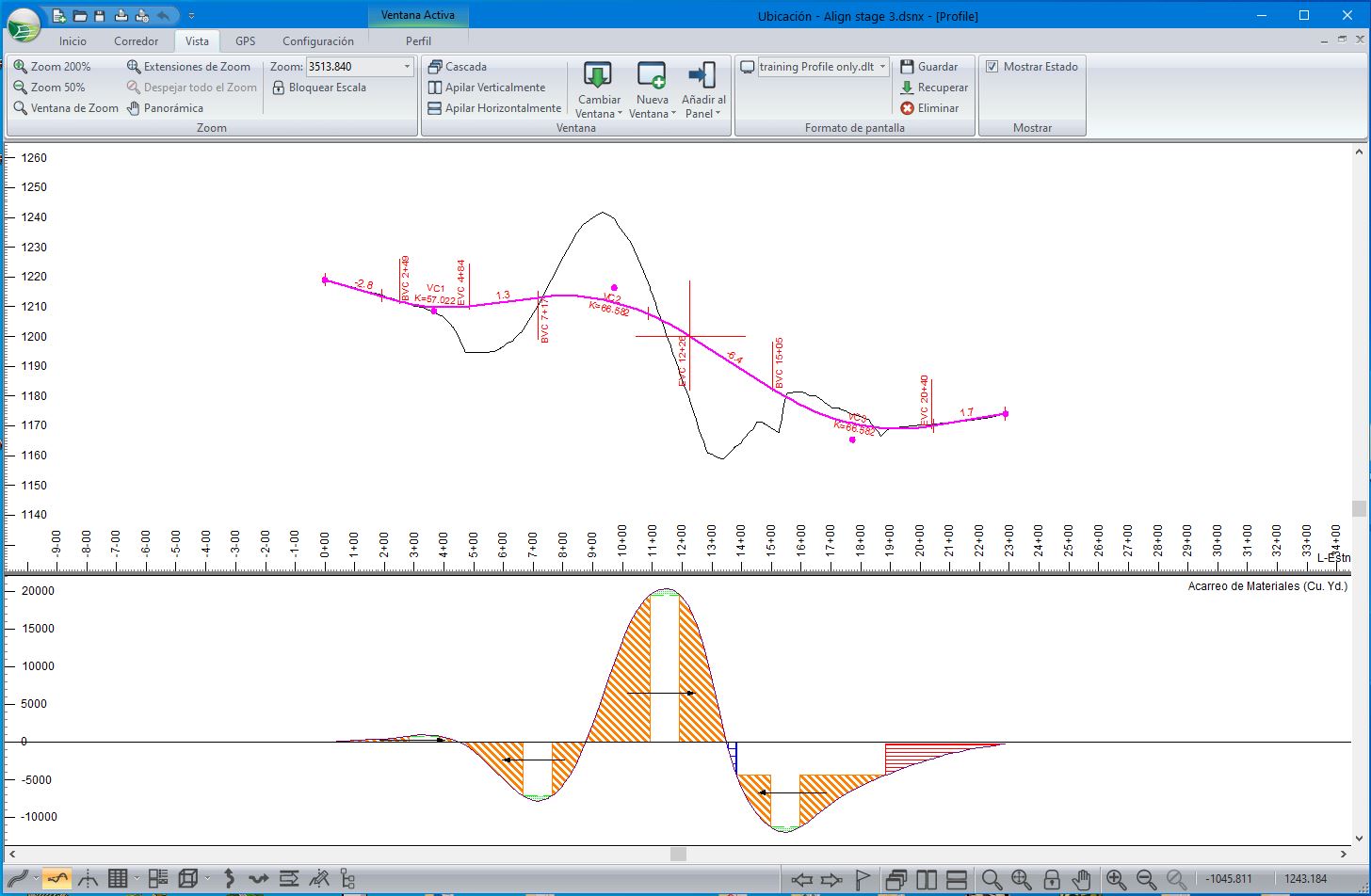

Figura 8: Diagrama de Masa con Opciones Avanzadas

Nota: Los estilos de sombreado mostrados aquí pueden ser diferentes a los de la pantalla.

Green.JPG Acarreo Libre       Material movido a una distancia menor de 100 pies.

orange.JPG Sobre Acarreo     Material movido a una distancia entre 100 y 500 pies

blue.JPGPréstamo             Material traído desde afuera del sitio del proyecto

red.JPG Desecho             Material depositado fuera del sitio del proyecto

24. Es posible modificar el cálculo para incluir las cantidades de Préstamo y Desecho. Se agregará un sitio de préstamo (cantera) nuevo:

  o   Inicio | Asignar por Rango.

  o   Seleccione la pestaña Canteras/Fosos.

  o   Añadir. Configure la estación de como 450. Presione Ok.

  o   Seleccione Extracc. E inhabilite la opción Volumen variable (foso inteligente).

  o   En Volumen (Cu. Yd.)  digite 8000.

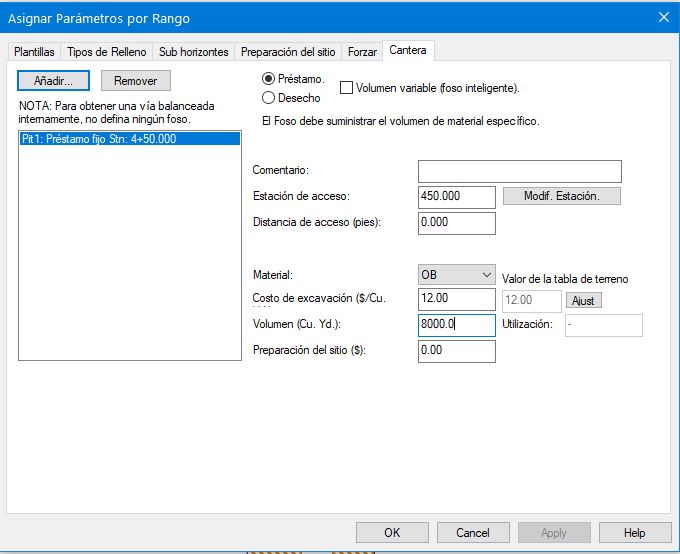

Figura 9: Pestaña de Canteras y Fosos

25. Habilite las opciones Actualizar… y Re-Costo

26. Responda OK a “¿Recalcular alineamiento?”

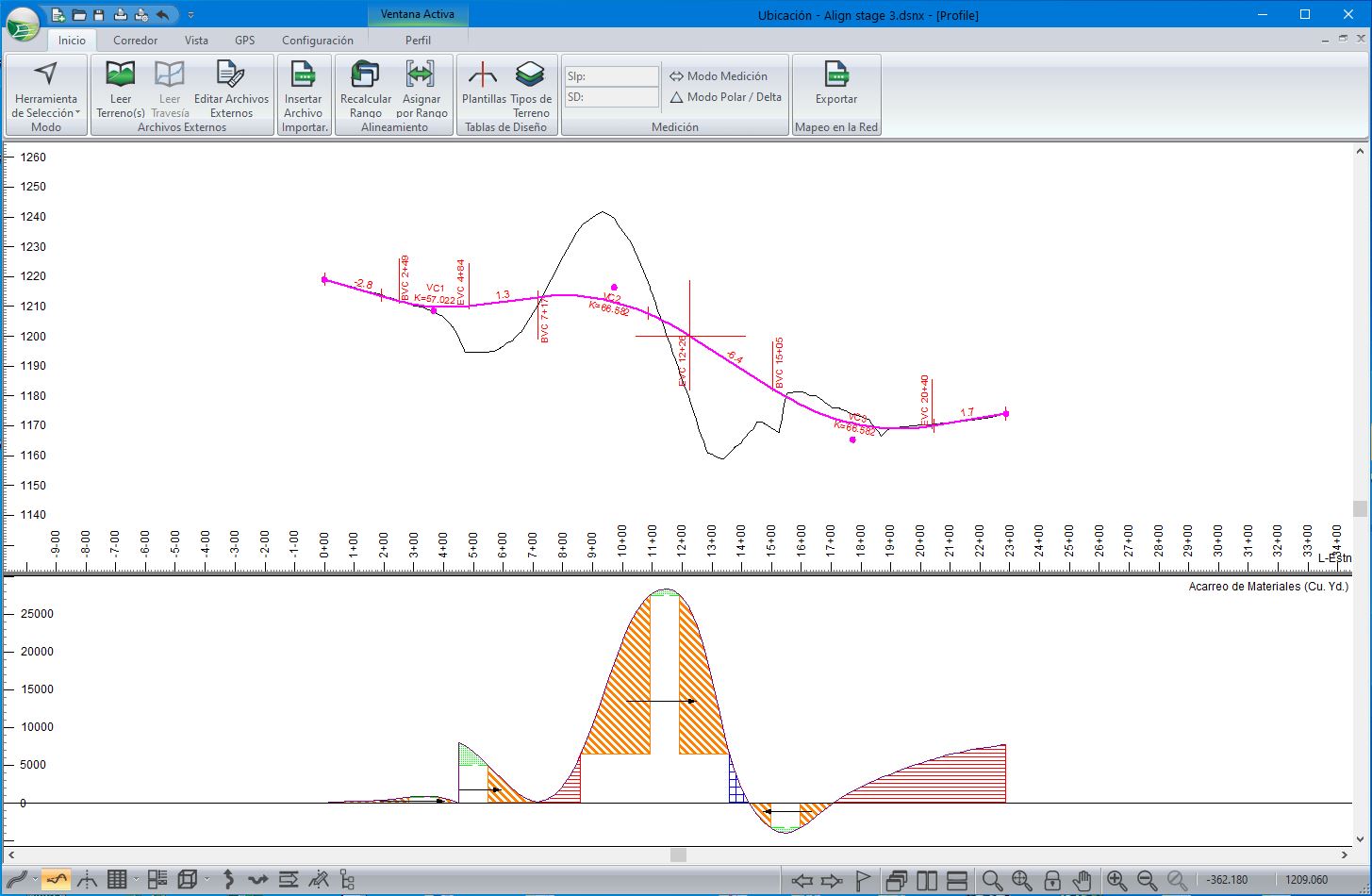

Figura 10: 8000 Yardas Cúbicas Extraídas en la Estación 4+50

Ahora no es necesario traer materia hacia la hondonada.

27. Capture.JPG Archivo | Cerrar. No guarde los cambios.
