Resumen Funcional
Updated January 03, 2020
This article applies to:
- Terrain 3D
- Terrain Forestry
- RoadEng Civil
- RoadEng Forestry
Los productos de Softree se venden como unidades modulares. Dependiendo del producto que se ha adquirido, puede incluir tres módulos:
- Survey/Mapa
- Terrain
- Location

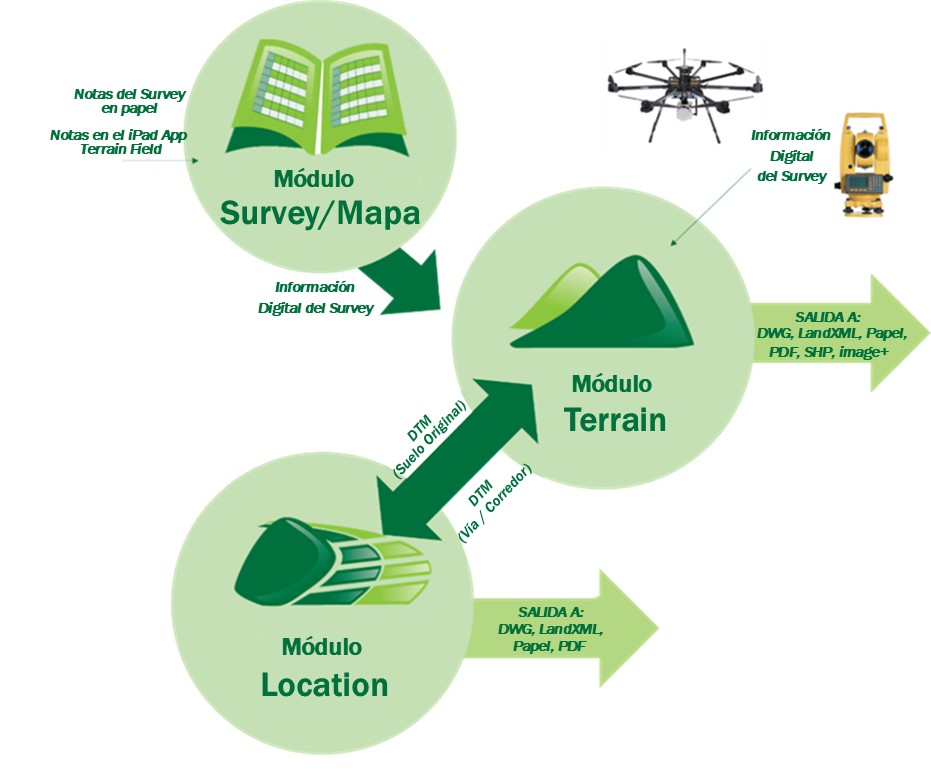

Figura 1: Relación Entre Módulos
Cada uno de los módulos puede ser iniciado desde el menú de Inicio de Windows, desde un atajo o desde la pestaña Configuración dentro de cada uno de los otros módulos.
Descripción de los Módulos
Módulo Survey/Mapa
Este módulo se usa principalmente para ingresar notas de survey (en papel) al computador. Los azimuts, distancias y pendientes son ingresados y reducidos a coordenadas. Existe la facilidad de agregar mediciones perpendiculares (side shots) a una travesía, de manera que una fracción de terreno, apropiada para diseño de vía, pueda ser fácilmente capturada usando instrumentos básicos de agrimensura.
El módulo Survey/Map también contiene herramientas para ajustar travesías con respecto a otras, o con respecto a coordenadas conocidas.
Módulo Terrain
El módulo Terrain proporciona facilidades básicas de CAD para ensamblar y manipular puntos y elementos 2D y 3D. La información también puede ser importada de fuentes externas como archivos de survey, archivos CAD e imágenes. Las coordenadas tridimensionales pueden ser incorporadas en el Modelos Digital de Terreno (DTM).
Los DTMs se pueden usar para:
• Generación de Contornos
• Despliegue de Secciones y Perfiles
• Cálculo de Volúmenes
• Diseño de sitio: explanaciones, canteras, plataformas.
• Vistas en 3D
• Terreno original para diseño de vías (en el módulo Location).
El módulo Terrain también es una herramienta versátil de mapeo con control de tipos de línea, símbolos, sombreado y estilos de etiqueta.

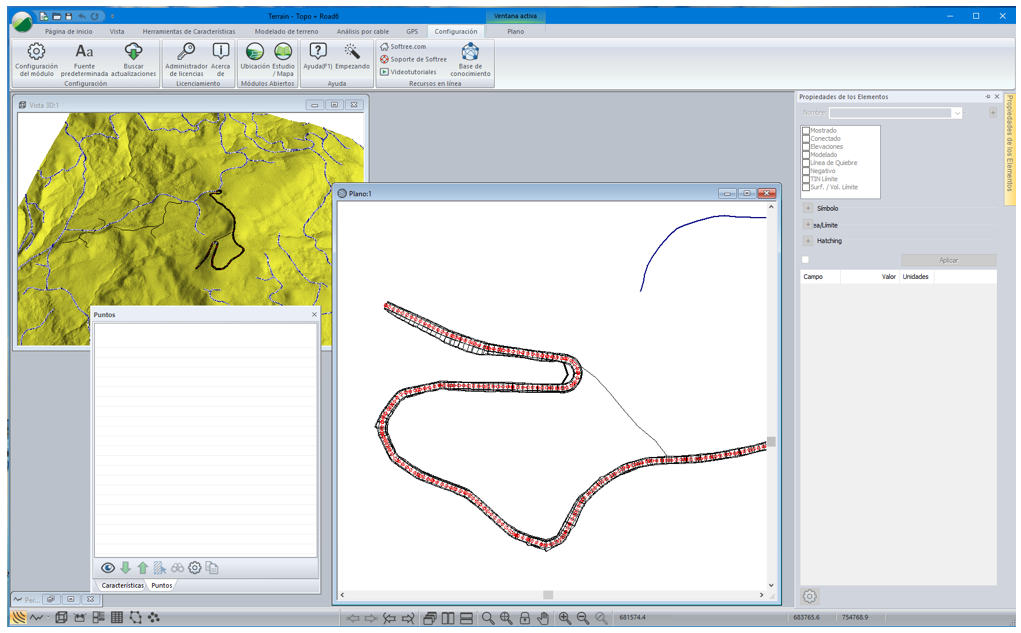

El módulo Terrain (objeto de este manual) proporciona 5 ventanas principales: Perfil, Plano, 3D, Multi-Plot, y Cable; y 3 tipos de panel: Elementos, Propiedades de Elementos, y Puntos. El número y tipos de ventanas disponibles depende de los Grupos Funcionales que se han habilitado. La figura de abajo muestra un arreglo típico de ventanas:
Figura 2: Múltiples Ventanas Mostradas en Terrain
Módulo Location
Este es el módulo usado para diseñar alineamientos de vías. Location requiere un terreno original (proveído por los módulos Survey/Mapa y/o Terrain). El diseñador controla secciones rectas, plantillas, ubicación, y curvas. Location proporciona retroalimentación en tiempo real de volúmenes, acarreo de materiales, huellas viales, secciones transversales, pendientes, etc.
El módulo Location puede también exportar superficies diseñadas hacia el módulo terrain donde pueden ser combinadas en una superficie compuesta. Este es el método más común para preparar el terreno original para un diseño de intersección vial.
