Trabajando con Dispositivos GPS

Updated September 01, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Las coordenadas GPS pueden ser incorporadas al módulo Survey/Mapa, bien sea conectando el dispositivo GPS directamente o digitando las coordenadas. Los métodos tradicionales (rumbo, distancia y pendiente) pueden ser combinados con el GPS en varias maneras para incrementar la precisión y la exactitud. Los ejemplos siguientes ilustran formas para combinar datos GPS con surveys convencionales.

Nota: Ver la sección “Primeros Pasos” para obtener información sobre las carpetas de instalación (<SurveyMap> <Defaults and Layouts>).

Determinando los puntos de referencia del GPS. Esto es hecho, bien sea en campo, o en la oficina usando Travesía | Obtener/Ajustar XYZ.

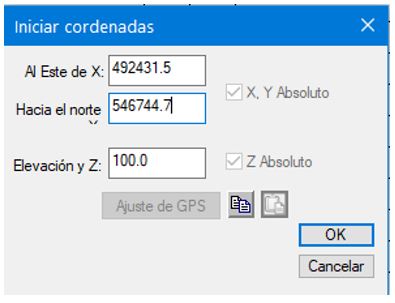

Figura 1: Iniciar Coordenadas

XY de GPS, Z con pendiente. Esto se configura en el cuadro Travesía | Insertar Tiro, X-Y Pendiente.  Las coordenadas XY son tomadas del GPS y la pendiente % (o una medida similar del ángulo vertical) es digitada.

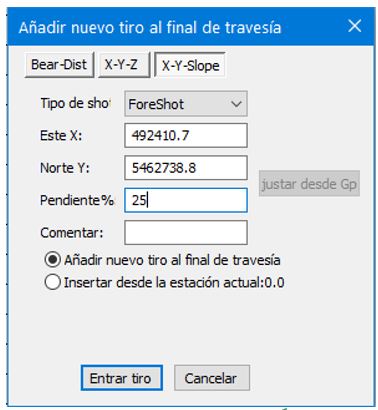

Figura 2: XY Del GPS Combinado con Pendiente

XYZ de GPS. Esto se configura en el cuadro Travesía | Insertar Tiro, X-Y-Z.  Las coordenadas XYZ son tomadas del GPS.

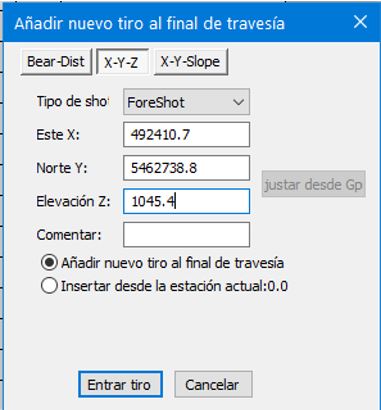

Figura 3: XYZ desde el GPS

Configurando el Dispositivo GPS

Antes de salir al campo con el módulo Survey/Mapa es importante asegurar que el dispositivo GPS esté configurado apropiadamente.

Identifique el Tipo de Conexión (Serial o USB):

El módulo Survey/Mapa soporta los dispositivos Garmin bien sea en una conexión serial (RS232) o en una conexión USB.  El tipo de conexión puede ser determinado por la manera en que el cable es conectado al dispositivo Garmin. Si el cable se conecta a un conector circular tipo Garmin, en la parte posterior de la unidad GPS, se trata de una conexión serial. Si el cable se conecta a un puerto USB, en la parte posterior de la unidad GPS, se trata de una conexión USB.



Configure el Modo del Dispositivo (NMEA o Garmin):

Los dispositivos USB Garmin solamente se comunican en Modo exclusivo de Garmin. Por alguna razón, los nuevos modelos Garmin USB no soportan el Modo estándar NMEA. Configure los dispositivos USB Garmin con “Garmin Data Format” en la interfaz – Página de Configuraciones en la unidad GPS.

Los dispositivos Garmin seriales se comunican usando un protocolo serial (RS232), sin embargo, la mayoría de los computadores portátiles solo soportan puertos USB. Esto significa que necesitará un adaptador serial a USB para conectar el GPS con el módulo Survey/Mapa. Configure la interfaz serial Garmin en el formato de datos NMEA – Página de configuración de la unidad GPS.

Pruebe su Dispositivo GPS

  1. Conecte el GPS al computador portátil mediante un cable Serial o USB y encienda el dispositivo GPS.
  2. Inicie el módulo Survey/Mapa y elija GPS/Laser | Conectar.

Survey/Mapa debe detectar el GPS automáticamente. El cuadro de Conexión de GPS aparecerá mostrando la información de la conexión.

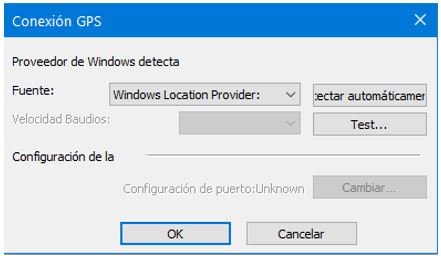

Figura 4: Conexión GPS

El módulo Survey/Mapa debería estar ahora conectado y listo para rastrear coordenadas GPS.   Trate de ubicar el dispositivo GPS cerca de una ventana o llévelo afuera. Cuando el GPS detecta un número suficiente de satélites, el indicador de Estado (de color rojo), en la barra de herramientas, deberá cambiar a verde.

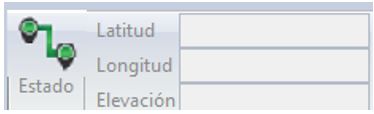

Figura 5: Indicador de Rastreo

Si el dispositivo GPS no es encontrado, verifique que el GPS esté configurado en el modo correcto (modo NMEA para conexión serial, o modo Garmin para conexión USB), y que los cables estén conectados correctamente.
