Resumen Funcional

Updated September 01, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Las soluciones software de Softree son vendidas como productos modulares. Dependiendo del producto adquirido, él puede contener hasta tres módulos:

  1. Survey/Mapa

  2. Terrain

  3. Location

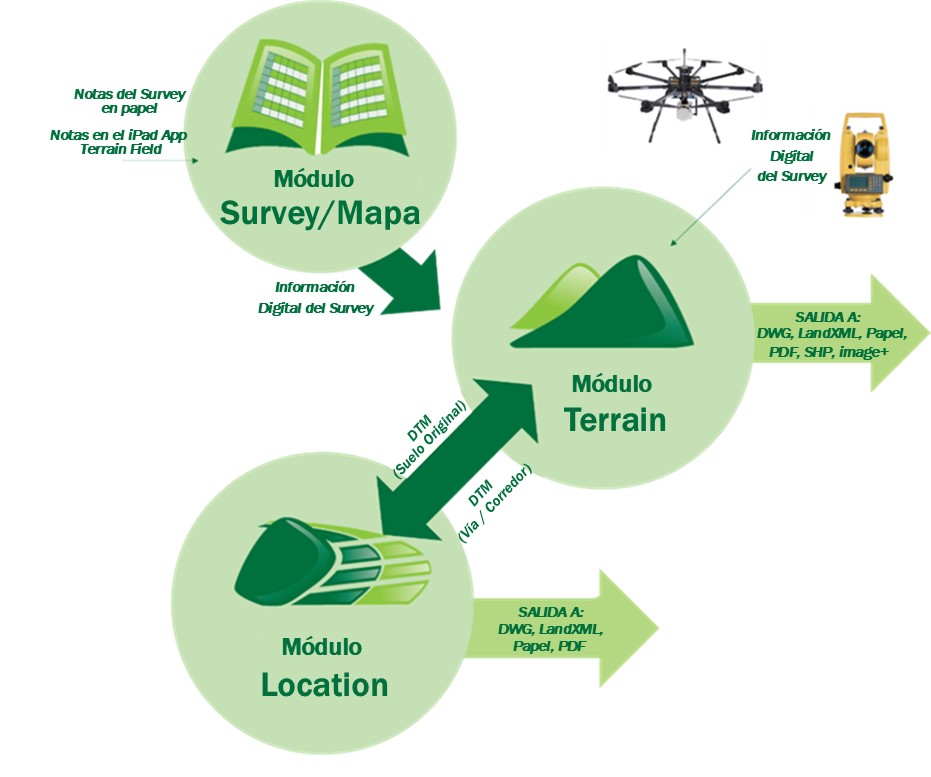

Figura 1: Relaciones Entre los Módulos

Cada uno de los módulos puede ser iniciado desde el menú de inicio (Start) de Windows, desde un atajo (shortcut) o desde la pestaña de Configuración de Módulo dentro de cada uno de los módulos restantes.

Descripción de los Módulos

Módulo Survey/Mapa

El módulo Survey/Mapa fue desarrollado para aplicaciones de survey en la industria forestal. Puede ser usado con una variedad de equipos de agrimensura y con variedad de requisitos de precisión, incluyendo inclinómetro/brújula, teodolito, nivel, y EDM. Las coordenadas GPS pueden ser incluidas para geo-referenciar travesías y para realizar ajustes de coordenadas.

Este módulo es usado principalmente para digitar notas de levantamientos en papel en el computador. Los azimuts, distancias y pendientes son ingresados y reducidos a coordenadas. Existen facilidades para agregar mediciones perpendiculares (side shots) a la travesía de manera que un área de terreno, apropiada para diseño de vías, puede ser capturada con instrumentos básicos de agrimensura.

El módulo Survey/Mapa también contiene herramientas para ajustar travesías con respecto a otras, o a coordenadas conocidas.

Módulo Terrain

El módulo Terrain proporciona facilidades básicas de CAD para ensamblar y manipular elementos y puntos 2D y 3D. La información puede ser importada desde fuentes externas como archivos de survey, CAD e imágenes. Las coordenadas tridimensionales pueden ser incorporadas en modelos digitales de terreno (DTMs).

Los DTMs pueden ser usados para:

  • Generación de Contornos o Curvas de Nivel

  • Despliegue de Secciones Transversales y Perfiles

  • Cálculo de Volúmenes

  • Diseño de plataformas, fosos y explanaciones

  • Visualización en 3D

  • Terreno Original para diseño de vías (en el módulo Location)

El módulo Terrain es también usado como herramienta de mapeo con control sobre los tipos de línea, colores, símbolos, sombreado y estilos de etiquetas.

Módulo Location

Este es el módulo usado para el diseño de alineamientos de vías. El módulo Location requiere un terreno original (obtenido de los módulos Survey/Mapa y/o Terrain). El diseñador controla las plantillas de las secciones transversales, localización del alineamiento y las curvas. El módulo Location proporciona retroalimentación en tiempo real de volúmenes, movimiento de materiales, huella de vía, secciones transversales, pendientes, etc.

El módulo Location puede exportar superficies diseñadas hacia el módulo terrain donde pueden ser combinadas en superficies compuestas. Este es el método más común para preparar el terreno original para un diseño de intersección de vía.
