Trabajando con Telémetro Láser

Updated April 21, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Los telémetros usan un haz láser para determinar la distancia al objetivo. El tipo más común de estos telémetros utiliza el principio de tiempo de vuelo al enviar un pulso láser (de haz estrecho) hacia un objetivo, y medir el tiempo que toma el pulso en ser reflejado. Estos dispositivos manuales son usados generalmente en aplicaciones de campo donde no se requieren mediciones de alta precisión (sub-milimétricas).

Descargue la Guía de Interfaz LTI-RoadEng

Configurando el Telémetro Láser (TRUPULSE)

Encendido de Dispositivos Bluetooth (Modelos 200B, 360B/R):

  1. Presione y sostenga down arrow en la parte lateral de la unidad, hasta que (Units) sea visible en el visor óptico (pantalla de búsqueda), luego presione down arrow de nuevo hasta que (bt) sea visible.
  2. Presione el botón FIRE en la parte superior de la unidad, luego presione down arrow para moverse a través de bluetooth on/ bluetooth off (bt. on) (bt off).
  3. Presione el botón FIRE para seleccionar (bt. on) - Bluetooth on. Bluetooth deberá estar ahora presente en el dispositivo.

Conecte el Dispositivo con el Computador:

Windows 7:

  1. Abra el  Pánel de Control.
  2. Ubique la trayectoria Control Panel > All Control Panel Items > Devices and Printers. O en el cuadro de búsqueda del Pánel de Control, digite Bluetooth, y luego haga clic en Change Bluetooth settings.
  3. Haga clic en el botón Add a device, seleccione TP360B-102260 | haga clic en Next
  4. Ingrese el código de conexión para el dispositivo, el valor por defecto es 1111.
  5. El Dispositivo deberá estar ahora conectado con el computador.

Windows 10:

  1. Haga clic izquierdo en Notification Box en la esquina inferior derecha.
  2. Haga clic derecho en el ícono Bluetooth | Seleccione Go to Settings.
  3. Haga clic en el signo Más en Add Bluetooth u otro dispositivo.
  4. Haga clic en Bluetooth (ratón, teclado, u otro tipo de dispositivo Bluetooth).
  5. Seleccione TP360B-102260, el PIN por defecto: 1111
  6. El Dispositivo deberá estar conectado con el computador.

Usando el Telémetro con Survey/Mapa

  1. Abra el módulo Survey Mapa.
  2. Abra una travesía nueva: Página de Inicio | Nueva Travesía | Documento de Travesía | OK.
  3. Conéctese al dispositivo (TRUPULSE 360B): GPS/Láser | Conectar.
  4. En cuadro de diálogo de Configuración Serialng - Com Port: 5 (o seleccione el puerto para el cual el dispositivo está configurado) | Baud Rate: 4800 | OK.

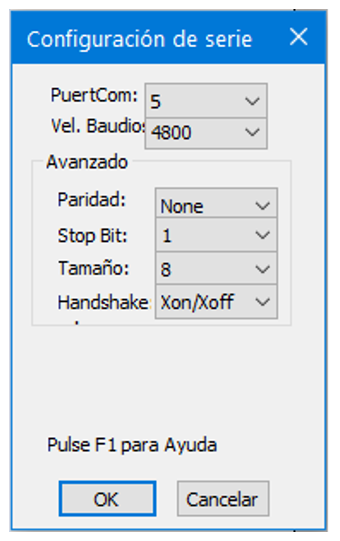

Figura 1: Configuración Serial

  1. Un mensaje aparece:  "Puerto abierto exitosamente". Presione OK.

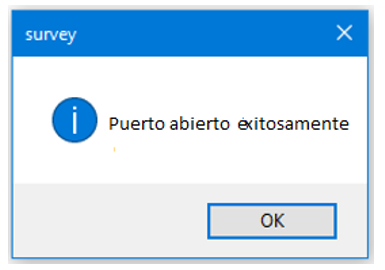

Figura 2: Puerto Abierto Exitosamente

  1. El Dispositivo deberá estar conectado y le permitirá tomar y alamacenar medidas.
  2. En el nuevo Documento de Travesía, seleccione FS (foreshot) en la columna Tipo en el documento de travesía. Haga clic en la columna Azim Delantero e ingrese un valor de Azimut leído de la brújula.
  3. Haga clic en la columna H.D. | apunte hacia la estación siguiente | presione el botón FIRE  | presione Enter Shot. Esto define automáticamente la estación próxima de acuerdo con la distancia de la medición.
  4. Seleccione el tipo de medición (shot type) en la lista desplegable: ForeShot (FS); BackShot (BS); RadialShot; IFS – Intermediate Foreshots (IFS); Side Shot Right (SSR) – IFS; Side Shot Right (SSR) – FS; Side Shot Left (SSL) – IFS; SSL – FS
  5. Presione el botón Entrar Shot.
  6. Haga clic en la columna SSL Slp. (%) S.D. Columna | Dispare el shot lateral izquierdo | Presione Entrar Shot.
  7. Haga clic en SSR Slp. (%) S.D. Column | Dispare el shot lateral derecho | Presione Entrar Shot.
  8. Haga clic en en la columna Azim Delantero. Repita los pasos comenzando en el número 7.
  9. Para eliminar el shot, haga clic en al Azim Delantero que desearía eliminar. Travesía | Eliminar Shot. Seleccione las estaciones a eliminar. Presione OK. Confirme el borrado de la estación, presione OK.
  10. Para insertar un shot presione Travesía | Insertar Shot. Los datos pueden ser insertados  desde una estación seleccionada o agregados al final de la travesía (los campos pueden ser ingresados manualmente).
  11. Haga clic en el botón File | Guardar Como… Nombre el archivo y guárdelo.
