Reduciendo el Tamaño de un Archivo de Datos LiDAR

Updated September 01, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

A menudo, los archivos LiDAR muy grandes contienen un número enorme de contornos lo cual hace que se dibujen lentamente.

Se recomienda mantener el tamaño de los datos bajo 5 millones de puntos (o hasta 10 millones con la versión de RoadEng de 64 bits).

Después de haber creado los contornos a partir de los datos LiDAR, es posible reducirlos si es necesario:

1. Seleccione todos los contornos (Seleccione por Nombre, Avanzado, usar un patrón adecuado para identificar los elementos, por ejemplo, "cntr*")

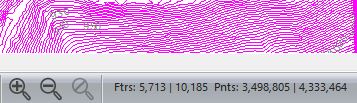

2. Note el conteo de puntos origial en la parte inferior de la pantalla:


Figura 1: Conteo de Puntos

Si nota que el tiempo de despliegue es demasiado, contunúe con los pasos siguientes:

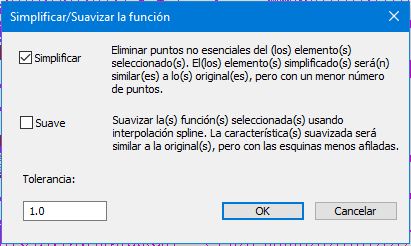

3. En Herramientas de Elementos seleccione Simplificar / Suavizar:


Figura 2: Función de Reducción de Puntos

4. Habilite Simplificar y ajuste una Tolerancia admisible. La Tolerancia es la distancia máxima desde el nuevo elemento simplificado hasta el elemento original.

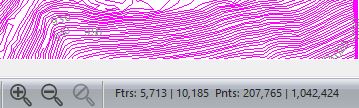

Figura 3: Conteo de Puntos

Aún un decímetro de toleranca removerá un número considerable de puntos.
