Tipos de Mediciones (Shots)
Updated September 01, 2020
This article applies to:
- Terrain Forestry
- RoadEng Forestry
La terminología siguiente es usada en Survey / Mapa:
-
FS Foreshot es una medición (sobre la línea central de la travesía) desde la posición actual del instrumento hacia la nueva posición (hacia adelante).
-
BS Backshot es una medición (sobre la línea central de la travesía) desde la posición actual del instrumento hacia la posición previa (hacia atrás). Los FS y BS concordantes son promediados.
-
IFS Intermediate field shot es una medición en un punto que no es de giro. El rumbo (bearing) del IFS es asumido como el mismo del FS siguiente.

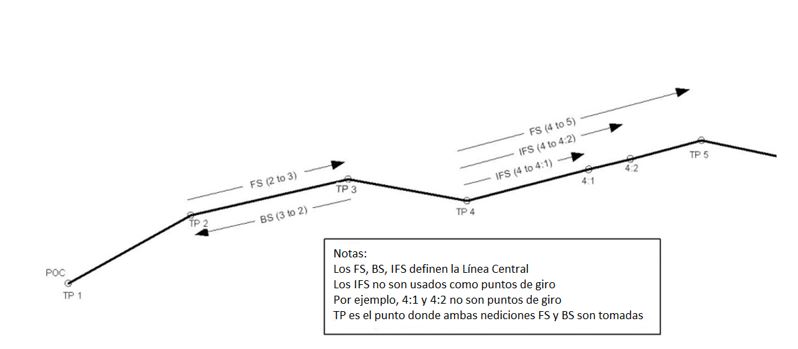

Figura 1: Mediciones desde la Línea Central (FS, BS e IFS)
-
RS Radial shot es un FS desde un punto de la travesía en cualquier dirección.

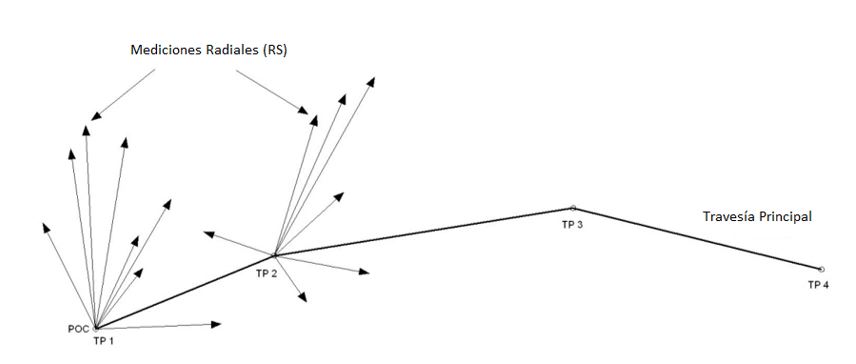

Figura 2: Mediciones Radiales (Radial Shots - RS)
-
SSL (SSR) Side Slope Left (Pendiente Lateral Izquierda) y SSR Side Slope Left Right (Pendiente Lateral Derecha) son mediciones perpendiculares sobre el bisector desde la Línea Central.
Existen dos tipos de mediciones de Pendiente Lateral que se pueden usar conjuntamente:
-
SSL-FS (SSR-FS) ·es un FS que es el bisector perpendicular de la sección transversal. Este punto se considera un punto de giro.
-
SSL-IFS(SSR-IFS) es in IFS en el bisector perpendicular de la sección transversal. Este no es un punto de giro.

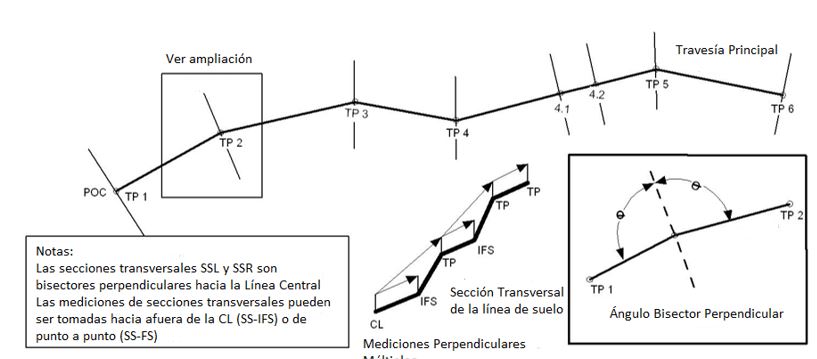

Figura 3: Mediciones de Secciones Transversales (SSL-FS, SSR-FS, SSL-IFS, SSR-IFS)
