Calculando Volúmenes Usando Dos Superficies

Updated September 01, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Este ejemplo requiere que los siguientes Grupos Funcionales estén habilitados: Mapeo y Dibujo, Importación Básica, Generación de Superficies y Contornos, y Cálculo de Volumen y Reportes. Ver la información en línea sobre Grupos Funcionales.

Este ejemplo no puede ser completado sin el acceso a los Grupos Funcionales requeridos. Contacte a Softree para actualizar su licencia de manera que las funciones adicionales, de ser requeridas, estén disponibles.

Los volúmenes de corte y relleno pueden ser calculados bien sea entre dos superficies trianguladas, o entre una superficie y un límite TIN (un límite poligonal puede ser usado para restringir el cálculo a un área específica). Las aplicaciones de esta herramienta son numerosas e incluyen diseño de sitio y lugares de acopio. Para ilustrar el concepto, una cantera de roca y un sitio de acopio serán diseñados. El ejemplo de la cantera de roca demuestra los volúmenes de material excavado usando dos superficies, y el ejemplo del sitio de acopio calcula los volúmenes usando una superficie única.

Ejemplo de Cantera de Roca

  1. Haga clic en  Archivo | Abrir <Terrain>\DTM\original ground.terx.

El archivo Original ground.terx fue creado (en Estación Total) a partir de un survey de una cantera de roca. Los puntos de coordenadas XYZ fueron importados, una superficie fue triangulada y sus correspondientes contornos fueron generados y guardados en un archivo de Terrain (original ground.terx).

Después de que la roca fue removida de la cantera, otro survey fue completado, importado, triangulado y guardado como un segundo archivo (excavation.terx).

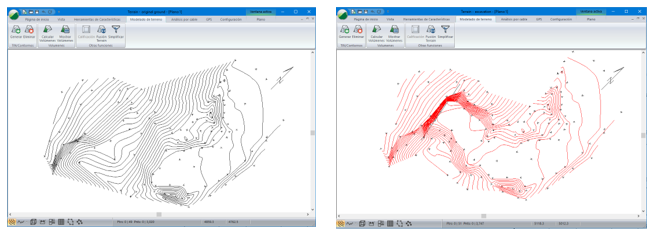

                 Figura 1: Superficie Original               Figura 2: Superficie Después de la Excavación



 Haga clic en Modelado de Terreno | Calcular Volúmenes. Esto activará el cajón de diálogo mostrado abajo.

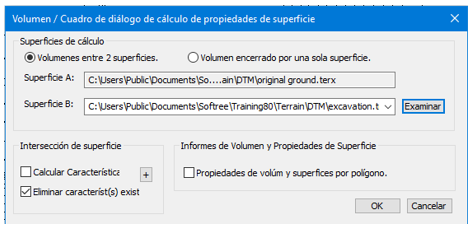

Figura 3: Volumen / Cálculo de propiedades de superficie

Nota: Para calcular volúmenes usando este método, se deben crear dos modelos de terreno y deben ser guardados en archivos separados. El primer modelo de terreno (superficie A) es siempre el terreno actual.

La opción Modelado de Terreno | Calcular Volúmenes está inhabilitada si el archivo no contiene un modelo de terreno. El usuario especifica la otra superficie (superficie B) en el cuadro de diálogo Volumen / Cálculo de propiedades de Superficie.

  1. Presione el botón Examinar.  Seleccione <Terrain>\DTM\excavation.terx. Presione Abrir.  La superficie A debe ser original ground.terx y la superficie B se debe ser excavation.terx.  El orden de estas superficies no es importante como se verá posteriormente.

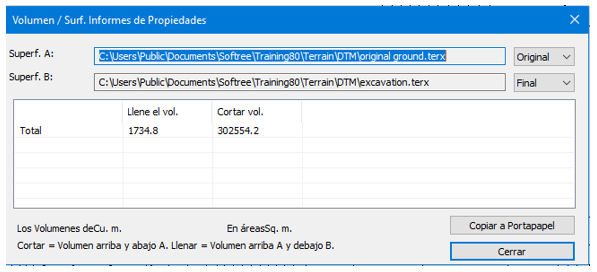

Figura 4: Volumen / Surf. Informes de Propiedades

  1. Presione Cerrar.

Los pasos siguientes demuestran cómo incluir dos límites poligonales y cómo calcular el volumen dentro de cada uno.

  1. Página de Inicio | Insertar Archivo. Seleccione y abra <Terrain>\DTM\boundary.terx. El cuadro de diálogo de Opciones de Importación debe aparecer. Presione OK.
  2. Una advertencia de Softree debe aparecer, seleccione no mostrar de nuevo. Presione OK.

Dos polígonos limitantes deberán ser ahora visibles en la ventana de Plano como en la figura de abajo. Si no son visibles, presione el botón  en la barra de herramientas.

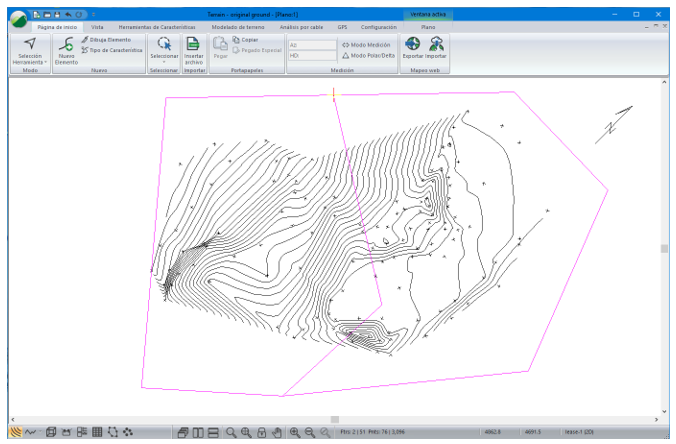

Figura 5: Topografía Original con Polígonos Limitantes

  1. Abra el panel de Propiedades de los Elementos . Habilite Surf/Vol. Límite. Presione Aplicar.

Nota: Cuando un elemento tiene la propiedad “Surf/Vol Límite” habilitada, las áreas, pendientes y direcciones de pendiente serán calculadas y asignadas como atributos de dicho elemento.

  1. Haga clic en Modelado de Terreno | Calcular Volúmenes para abrir el cuadro de diálogo de Volumen / Cálculo de Propiedades de Superficie como se muestra abajo.

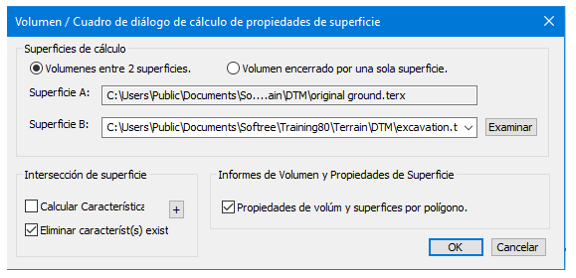

Figura 6: Volumen / Cálculo de Propiedades de Superficie - Por Polígono

  1. Verifique que la configuración en Volúmenes y propiedades de superficie (por polígono) sea como la mostrada en la figura de arriba. Presione OK para iniciar el cálculo de volumen.

Cuando se completa el cálculo, el cuadro Volumen/Surf. Informes de Propiedades deberá aparecer como en la figura de abajo. Si se está trabajando en unidades imperiales (pies) el volumen será reportado en yardas cúbicas.

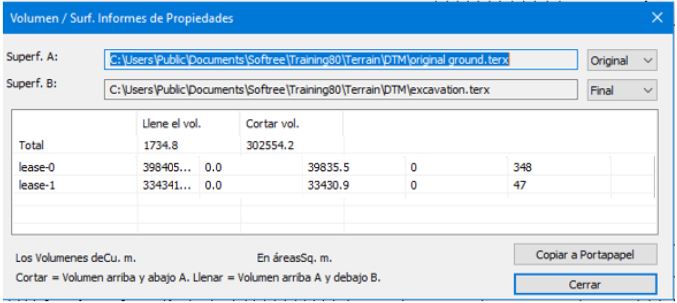

Figura 7: Volumen / Surf. Informes de Propiedades por Polígono

Note que las cantidades de corte, relleno y superficie son reportadas para ambos polígonos (lease-0 y lease-1).

  1. Presione Cerrar. Para ver los valores de nuevo, cree una ventana de estado en Modelado de Terreno| Mostrar Volúmenes. Cerrar la ventana.

Los volúmenes también pueden ser vistos en la porción de estado en el panel de Propiedades de los Elementos.

  1. Con el elemento límite (boundary) seleccionado, es posible agregar atributos si se presiona el botón  en la base del panel de Propiedades de los Elementos y se presiona el botón Agregar/Remover. Cambiar los items seleccionados para incluir solamente Área, Vol. above y Vol. below (los dos últimos pueden ser encontrados en la carpeta Propiedades de la superficie).

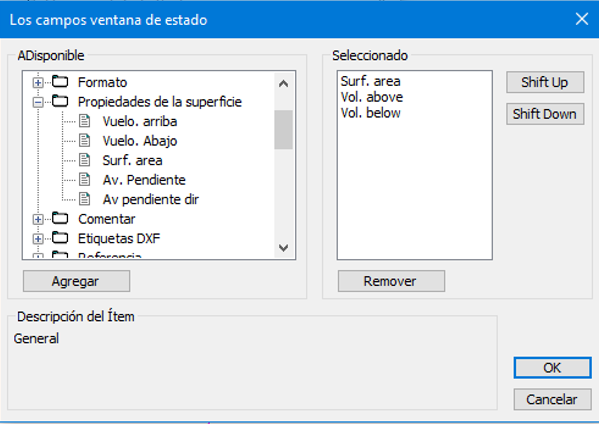

Figura 8: Agregar / Remover Items a la Ventana de Estado

  1. Presione OK dos veces para regresar a la pantalla principal.
  2. La porción de estado en el panel Propiedades de los Elementos muestra los volúmenes asociados con cada elemento poligonal (lease). Seleccione cada elemento poligonal para ver cómo cambia el volumen.
  3. Para completar este ejemplo, los resultados se exportarán a una hoja de cálculo de Microsoft Excel usando el portapapeles de Windows. Si no se cuenta con una hoja de cálculo similar, omita los dos pasos siguientes.
  4. Modelado de Terreno | Mostrar Volúmenes. El cuadro Volumen/Surf. Informes de Propiedades parecerá, luego presione el botón Copiar al Portapapeles.
  5. Abra Microsoft Excel® y cree un nuevo documento. Con el cursor localizado en la primera celda, seleccione menú Home | Paste.

La información de volúmenes deberá aparecer como en la figura de abajo:

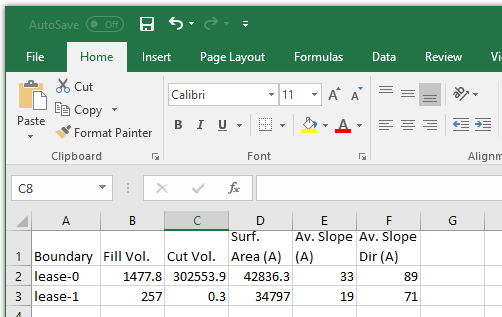

Figura 9: Reporte de Volumen Exportado a Microsoft Excel®

  1. Cierre la hoja de cálculo. Cierre Volumen / Surf. Informes de Propiedades.
  2. Haga clic en  Archivo | Nuevo. No guarde los cambios.
