Creando DTMs con Contornos (Curvas de Nivel)
Updated April 29, 2022
This article applies to:
- Terrain 3D
- Terrain Forestry
- RoadEng Civil
- RoadEng Forestry
Nota: En este ejemplo se usó la versión 10 del módulo Terrain.
En este ejercicio, se estará abriendo un archivo que contiene datos en 3D (importados en el ejercicio Importando Archivos ASCII de Survey) y se creará un Modelo Digital de Terreno (DTM).
Tembién se generarán líneas de contorno (curvas de nivel) mayores y menores.
Nota: El modelo digital es representado por una Red Triangular Irregular (TIN); por esta razón, los menús, la documentación y los archivos de ayuda a menudo se refieren a un modelo TIN.
-
Abra el módulo Terrain.
-
Haga clic en Archivo | Abrir <RoadEngCivil>\DTM\Topo 1.terx. Recuerde que necesita cambiar el tipo de archivo Softree-Terrain (*.terx) en el menú desplegable.
Figura 1: Archivo de Terrain Topo 1.terx
-
Modelado de Terreno | Generar TIN. Esto abre el siguiente cuadro de diálogo.
Figura 2: Cálculo de Terreno con Contornos Mayores y Menores Habilitados
Especificaciones de Contornos o Curvas de Nivel
-
Asegure que la opción Etiquetas esté habilitada en la pestaña de Contornos Principales. Haga clic en el botón Formato... para cambiar el color y el tipo de línea. El Suavizado de contornos (controlado por la distancia de adelgazamiento) redondea las esquinas donde los contornos cruzan los lados de los triángulos – los contornos suavizados no concuerdan exactamente con las elevaciones del terreno.
Nota: Los tipos de línea y colores de los contornos se almacenan en el formato de pantalla Normal.ilt. Todos los cambios hechos luego de que un nuevo documento es creado son guardados con el documento.
-
Haga clic en la pestaña Contornos Mayores y fije el Intervalo: 10 , habilite la opción Etiquetas como se muestra arriba. También es posible fijar las elevaciones inicial y final haciendo clic en el botón .
-
Haga clic en la pestaña de Contornos Menores y fije el intervalo: 2, asegure que la opción de Etiquetas está inhabilitada. Presione OK para generar el TIN y los contornos.

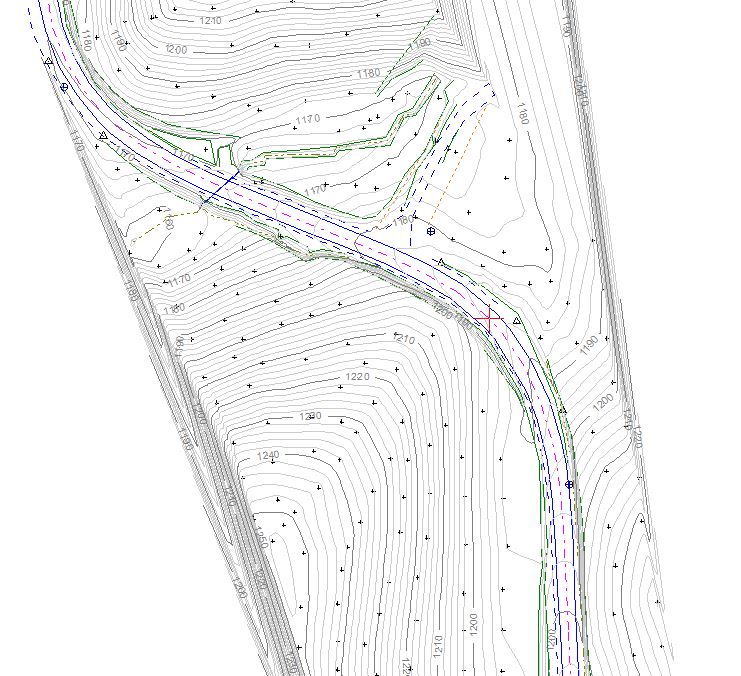

Figura 3: Contornos Generados sin Perímetro o sin Límite de Longitud. Los triángulos son mostrados a la derecha.
-
Modelado de Terreno | Eliminar TIN | Eliminar Contornos | OK. Haga clic derecho en Vista de Plano, seleccione Ventana Activa (Plano) Opciones…| Superficie, habilite la opción Contornos de Triángulos (la imagen se muestra en la Figura 3, derecha).
Figura 4: Formación de contornos a partir del modelo TIN.
Las elevaciones entre puntos de elevación conocida son interpoladas. Al habilitar el Suavizado de Contornos hace que los contornos sean menos angulares.
Triángulos Limitantes
En este ejemplo, los triángulos (y los contornos resultantes) en las áreas superior derecha e inferior izquierda del modelo son poco realistas – las elevaciones están siendo intepoladas a partir de puntos que están muy separados . Existen dos maneras de prevenir estos triángulos:
-
Crear un polígono limitante (con la propiedad TIN borde).
-
Limitar la longitud de triángulos.
Un polígono limitante confinará la formación de triángulos a un área de interés – esto también puede ser útil cuando el conjunto de datos es muy grande o cuando se necesita combinar un DTM pequeño con otro más grande. El límite TIN será cubierto en otros ejercicios.
En este ejemplo, se limitará la longitud de los triángulos.
-
Si los triángulos están aún desplegados, inhabilítelos: Haga clic derecho en la vista de plano | Ventana Activa (Plano) Opciones…| Superficie | inhabilite Triángulos | OK.
-
Modelado de Terreno | Generar TIN. Esto vuelve a abrir el cuadro de Cálculo de Terreno.
-
Habilite la opción Calcular Triángulos, inhabilite Incluir todo y fije el Máx. largo del lado: 150 (ver Figura 5).
Nota: El largo máximo del lado de triángulo debe ser lo más corto posible para crear un modelo TIN preciso. Sin embargo, si este valor es demasiado pequeño, se crearán vacíos en el modelo. Como medida aproximada cuando se trabaja con datos LiDAR, se puede usar una longitud de lado de 50 o menor. Mediante ensayo y error se puede determinar la longitud apropiada: digite un valor, genere el modelo 3D modelo, si se crean vacíos, incremente la longitud del lado.

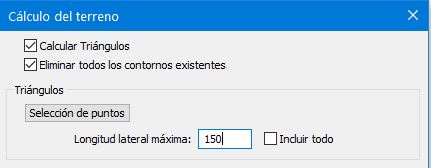

Figura 5: Cálculo de Terreno con Longitud Máxima de Triángulo Limitada
-
Presione OK para recalcular triángulos y contornos. La vantana de Plano deberá lucir como la figura de abajo.

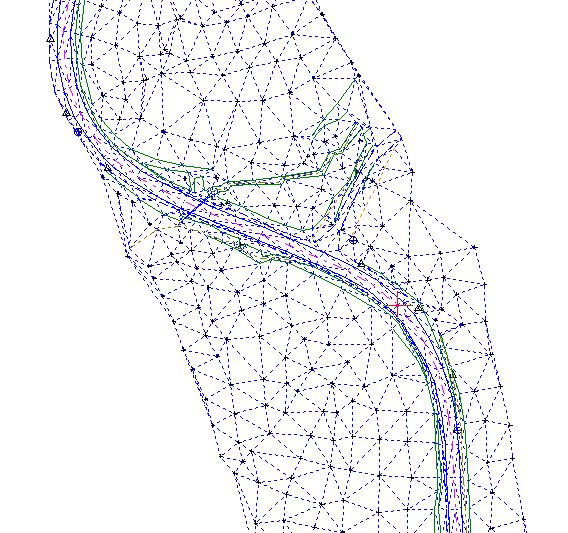

Figura 6: Modelo de Terreno con Longitud de Triángulo Limitada a 150
En este punto es posible experimentar con otras opciones en el cuadro de Cálculo de Terreno. Una vez que el cuadro está abierto digite <F1> para ver información detallada de ayuda.
-
Haga clic en Archivo | Guardar Como, esto abre el cuadro de diálogo Guardar-Como. Note que la carpeta por defecto es "RoadEng Settings and Layouts". Cancele para cerrar el cuadro de diálogo; esta tabla no será guardada.
-
Haga clic en Archivo | Nuevo. No guarde los cambios.
