Creando Líneas de Quiebre (Break Lines)

Updated January 06, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

En el artículo Importando Datos ASCII de Survey, vimos que las líneas de quiebre (break lines) pueden ser creadas automáticamente. Algunas veces, sin embargo, es simplemente más fácil conectar los puntos. En este ejercicio, se agregarán líneas de quiebre a un conjunto de datos conformado exclusivamente por puntos.

Para ejecutar esta tarea, se cubrirán las siguientes funciones del módulo Terrain:

  • Seleccionar elementos por nombre.

  • Unir puntos para crear elementos denominados poli-líneas.

  • Crear un elemento nuevo.

  • Dibujar y editar elementos con el mouse.

  • Formatear colores, símbolos y tipos de línea en los elementos.

Nota: Ver la sección Primeros Pasos para obtener información sobre carpetas de instalación (<RoadEngCivil> y <Defaults and Layouts>).


  1. Abra el módulo Terrain.

  2. Haga clic en  Archivo | Abrir <RoadEngCivil>\DTM\Topo no breaklines.terx.

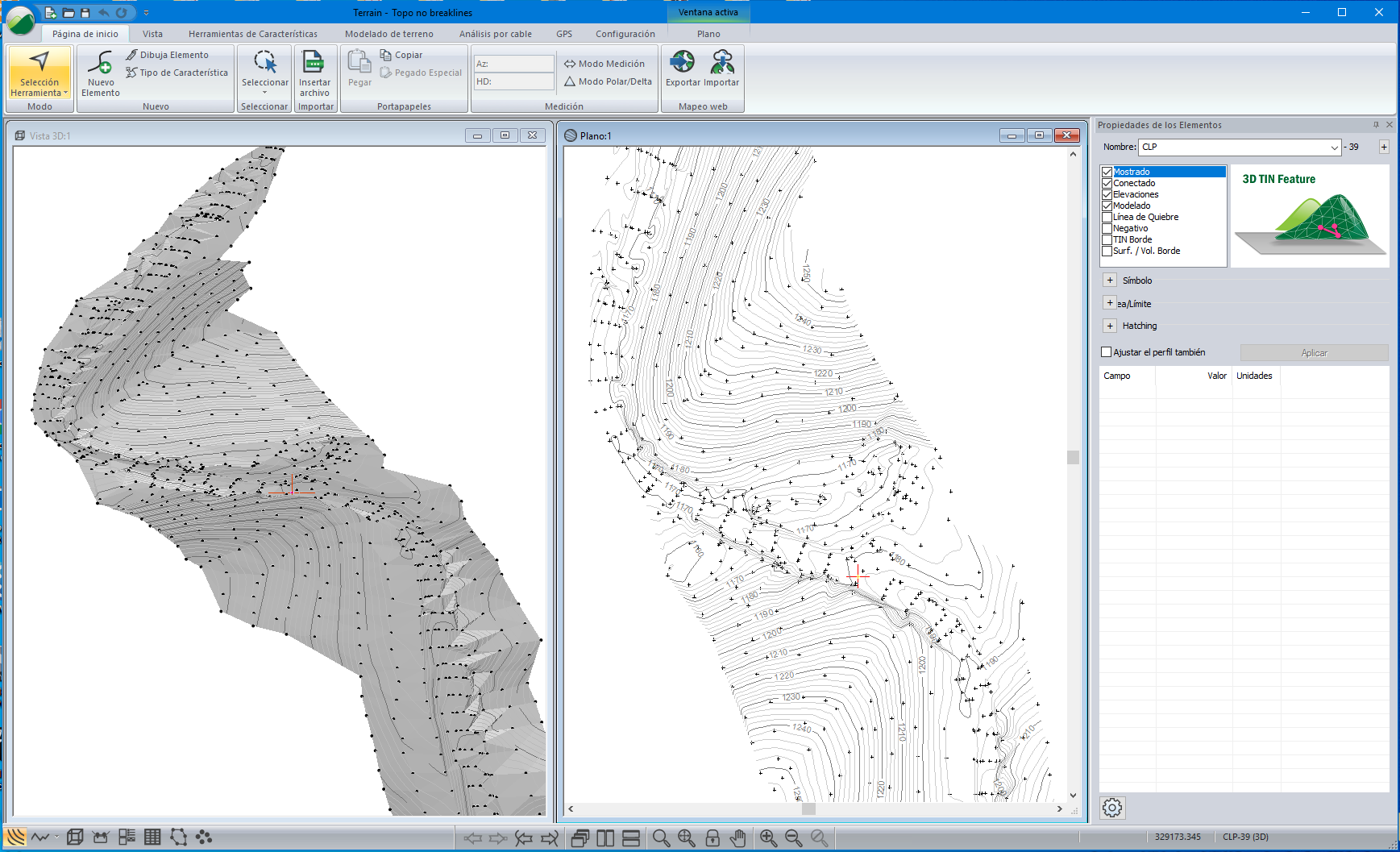

Figura 1: Ventanas 3D y Plano, Archivo: Topo no breaklines.terx.

Note que la vía no está bien definida. Como se mostró en el ejercicio previo, las líneas de quiebre son requeridas para definir la superficie de manera realista. También sería conveniente ver otros elementos del survey como bordes de pavimento y la línea central de la vía. Afortunadamente, los datos del survey fueron importados de tal manera que los elementos reciben sus nombres de los códigos de punto en el survey (ver el ejercicio Importando Datos ASCII de Survey).

Seleccionando Elementos por Nombre

  1. Ubique el cursor sobre uno de los puntos en la ventana de Plano y note la ventana de información que aparece. Esta información es un subconjunto de la ventana de Estado, que está disponible cuando se selecciona el punto.

  2. Amplíe la imagen (Zoom in) y seleccione o pase sobre los puntos para hallar sus nombres. Notará que los puntos de la línea central son llamados “CLP”.

  3. Haga clic derecho| Seleccione Elemento(s) | Por Nombre… | Avanzado… para abrir el cuadro de diálogo como se muestra abajo.

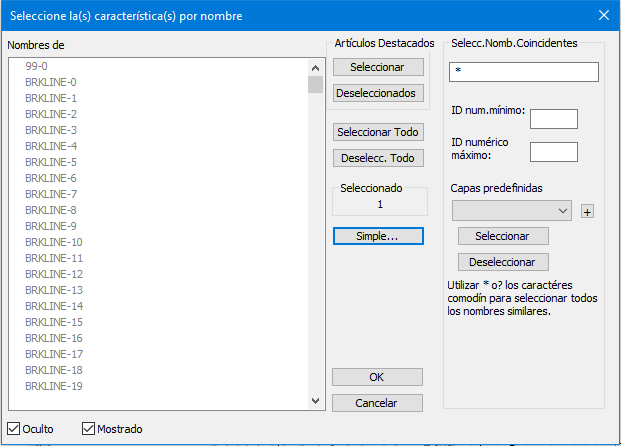

Figura 2: Seleccione Elementos por Nombre


  1. Presione el botón Deselecc. Todo en el centro del cuadro de diálogo.

Nota: El cuadro Seleccione los elementos por nombre le permite agregar/remover elementos en el conjunto de selección. Esta característica puede ser muy útil si se desea seleccionar un grupo de elementos cuyo nombre sigue un patrón común. La mayoría de las operaciones de selección comienzan con un Deselecc. Todo (si el número de elementos seleccionados es diferente de cero).

  1. Presione el botón Avanzado | digite “CLP” en el área de Slecc.Nomb.Coincidentes | presione el botón Seleccionar. Note que el número seleccionado es ahora 69 y que los items que contienen CLP están elegidos en la lista (es posible que deba deslizar la lista hacia abajo).


Figura 3: Seleccione los Elementos por Nombre con los CPLs Seleccionados

  1. Presione OK para aceptar el cambio y para cerrar el cuadro de diálogo.

Uniendo Puntos para Crear un Elemento de Poli-Línea

Ahora que los elementos CLPs están seleccionados (resaltados en color magenta) es posible conectarlos y formatear la poli-línea resultante.

  1. Herramientas de Elemento | Unir o <Ctrl-J> para conectar todos los puntos CLP en un elemento de poli-línea. Cuando aparezca la notificación “los triángulos existentes serán eliminados”, haga clic en el botón OK.

Modificando el Formateo de Elementos

  1. Haga clic derecho en la ventana de plano| Modificar Elementos Seleccionados | Tipos de Línea, Símbolos o <Ctrl-L>, para desplegar el cuadro de abajo.


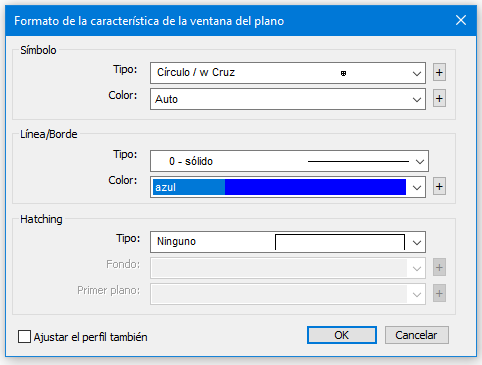

Figure 4: Formateo de Elementos

  1. Dentro del cuadro Formateo de Elementos configure el Tipo de Símbolo: Ninguno, Línea /Borde Tipo: 3-dash-dot y Color: rojo como se muestra en la figura de arriba.

  2. Presione OK para acceptar el cambio y cierre el cuadro de diálolgo.

La línea central es ahora visible y representada por una poli-línea como se esperaba. También debe aparecer una línea de quiebre la cual representa la corona del pavimento.

  1. Use Propiedades de los Elementos en la ventana de estado o <Ctrl-E> para configurar el elemento CLP como una línea de quiebre (como en el ejercicio Encontrando y Reparando problemas DTM).

  2. Ahora vamos a intentar el mismo proceso con los puntos borde de pavimento (EP).

  3. Como en el paso 5 de arribas, use Seleccionar Elementos por Nombre para seleccionar todos los puntos EP.

  4. De nuevo, use <Ctrl-J> para unir los puntos. Los resultados se muestran abajo.

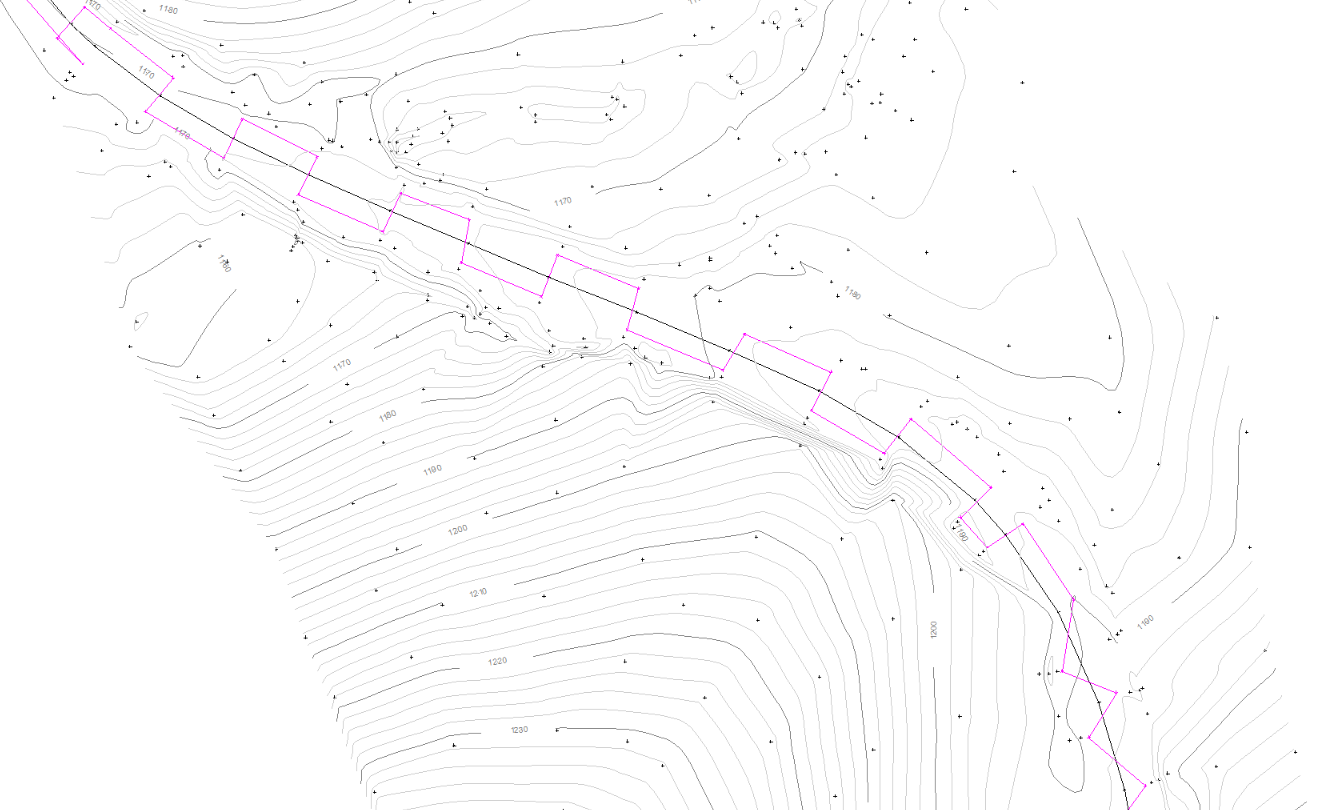

Figura 5: Bordes de Pavimento Conectados usando la Función Unir

La poli-línea creada arriba conecta ambos lados de la vía; la función unir conecta cada punto con el vecino más cercano. Si los códigos de los puntos hubieran sido EPL (izquierda) y EPR (derecha), por ejemplo, este método hubiera funcionado correctamente en solo dos pasos.

En este caso, es más fácil conectar los puntos manualmente. Primero los puntos EP se harán fáciles de hallar y luego se creará un elemento tipo línea de quiebre para conectarlos manualmente.

  1. Use el botón  Deshacer o <Ctrl-Z> para restablecer los puntos que no se unieron apropiadamente.

  2. Como en el paso 10 de arriba, use el cuadro de diálogo de formateo <Ctrl-L> para cambiar el color y símbolo de los puntos EP (como abajo).


Figura 6: Es más Fácil Localizar Puntos de un Tipo Determinado

  1. Seleccione Modelado de Terreno | Eliminar TIN. Habilite Eliminar Contornos y presione OK. Esto facilitará los siguientes pasos.

Creando un Elemento Nuevo

  1. Página de Inicio | Elemento Nuevo.

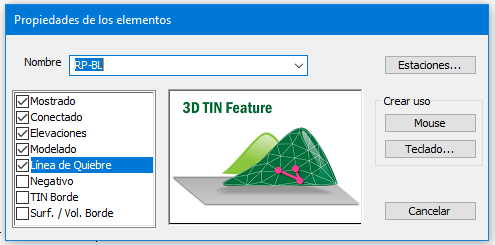

Figura 7: Propiedades de los Elementos

  1. Cambie el Nombre: EP-BL y habilite la opción Línea de Quiebre así como las que se muestran en la figura de arriba.

  2. Dentro del cuadro de diálogo Propiedades de los Elementos, presione el botón Mouse para cerrar el cuadro de diálogo y crear un nuevo elemento.

  3. Cuando deba definir un valor para la Elevación, presione OK para conservar el valor por defecto: 100.0. Se usará la opción de Encajar punto/línea para tomar las elevaciones de los puntos existentes.

Dibujando con el Mouse

Cuando se está en el modo Editar/Insert punto..., el cursor cambiará para mostrar lo que ocurre cuando se hace clic:

Nuevo punto es agregado a cada extremo del elemento actual.
Nuevo punto es insertado entre puntos existentes del elemento actual.
Un punto existente es capturado para ser editado.
  1. El cursor ha cambiado a lápiz para indicar que se está en modo Editar/Insertar punto. Haga clic izquierdo en la ventana de Plano (el mouse abajo y arriba de nuevo) para crear un punto nuevo. El cursor cambia a una cruz.

  2. Mueva la cruz sobre un punto EP, el cursor cambia a  para indicar que se está listo para encajar. Haga clic por segunda vez para anclar el punto nuevo. Note la Elevación mostrada en la ventna de estado para el punto de survey EP (si el valor es 100, el encajamiento falló – debió haber estado muy lejos del punto EP).

Nota: Encajar a Punto es una opción en ventna de Plano, haga Clic Derecho | Ventana Activa (Plano) | Pestaña General). Estas configuraciones son guardadas tanto en el documento como en los formatos de pantalla (screen layouts).

  1. Continúe agregando puntos a la línea de quiebre nueva:

    1. Haga clic con el lápiz para crear un punto nuevo.

    2. Mueva la cruz roja sobre un punto EP y haga clic por segunda vez para anclar el punto nuevo.

  2. Trate de editar un punto:

    1. Mueva el mouse sobre un punto existente en el elemento nuevo; note que el cursor cambia un cuadro .

    2. Haga Clic para capturar el punto nuevo.

    3. Mueva la cruz roja a una nueva posición y haga clic por segunda vez para re-anclar el punto.

  3. Borrar un punto:

    1. Mueva el mouse sobre un punto de un elemento nuevo; note que el cursor cambia a un cuadro .

    2. Haga clic para capturar el punto nuevo.

    3. Oprima la tecla <delete>.

  4. Insertar un punto:

    1. Mueva el mouse sobre un segmento de un elemento nuevo; note que el cursor cambia a una cruz .

    2. Haga clic para crear un punto nuevo.

    3. Mueva la cruz roja a la posición deseada y haga clic por segunda vez para anclar el punto.

  5. Deténgase cuando haya creado suficientes puntos. Asegure que ha borrado e insertado puntos, así como agregado puntos a ambos extremos del elemento.

Nota: Es posible editar los puntos de cualquier elemento. Primero seleccione el elemento, luego haga clic y seleccione Editar/Insertar puntos con el mouse (también puede elegir el botón del lápiz en Página de Inicio| Herramienta de Selección | Editar/Insertar Puntos con Mouse.

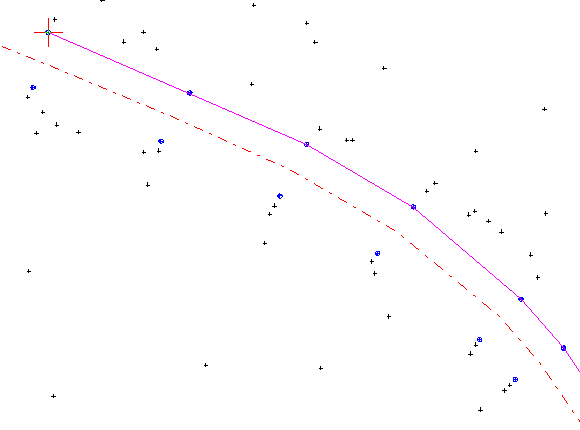

El nuevo elemento deberá lucir como el de la figura de abajo. Note que la nueva línea de quiebre (EP-BL) está separada de los puntos de survey (EP) aunque sus vértices comparten las mismas coordenadas.

Figura 8: Nuevo Elemento Línea de Quiebre

Existe otra manera de conectar los puntos la cual es similar al primer método usado para conectar los puntos CLP. Ahora se creará una línea de quiebre para el otro lado del pavimento.

  1. Regrese al modo de selección: Haga clic derecho |elija Seleccione con el mouse.

  2. Haga clic en uno de los puntos EP para seleccionarlo (su color cambia a rosa).

  3. Haga clic <Shift> en el próximo punto EP: mantenga la tecla <shift> presionada, haga clic izquierdo en el punto EP, libere la tecla <shift>. Ahora los dos puntos deberán ser de color rosa.

  4. Oprima <Ctrl-J> para unir los dos puntos. Ahora se tiene una poli-línea de dos puntos.

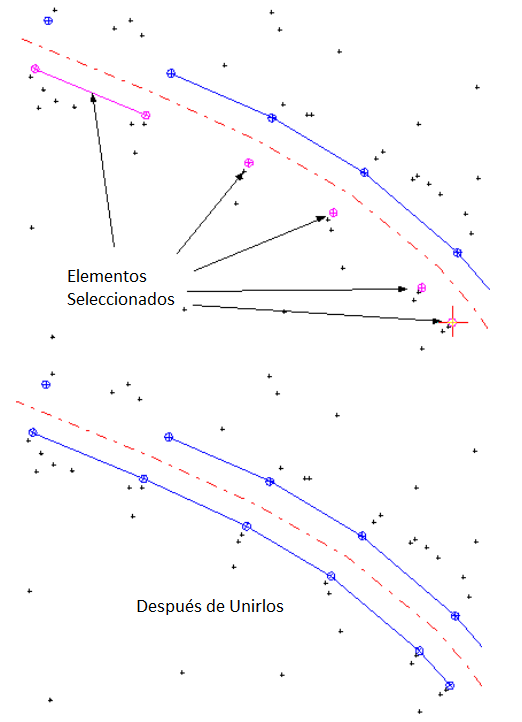

Figura 9: Uniendo Algunos Puntos
Seleccione algunos puntos (<shift>+ clic derecho), luego Unir <Ctrl-J>

  1. Asegure que la nueva poli-línea permanece seleccionada y haga clic <shift> para seleccionar algunos puntos EP (lado izquierdo de la figura de arriba). No interesa el orden de selección de los puntos.

  2. Digite <Ctrl-J> para unirlos en un poli-línea mayor.

  3. Continúe este proceso hasta que se encuentre confortable con él. Luego configure las propiedades de la nueva poli-línea a línea de quiebre <Ctrl-E>.

Si el tiempo lo permite, cree líneas de quiebre para otros tipos de puntos usando cualquiera de los métodos mencionados.

  1. Haga clic en  Archivo | Nuevo. No guarde los cambios.
