Creando un Mapa de Contornos

Updated April 24, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Ejemplo de Diseño de Vía

En este ejemplo, se importará un archivo DXF el cual contine una sección de vía. Aunque el archivo fue creado en el módulo Location de Softree (mediante la exportación de los bordes de calzada, línea de estacas de pendiente y derecho de vía), los mismos conceptos se pueden aplicar a archivos de coordenadas generados mediante otros métodos (levantamientos, digitalización, GIS, GPS, etc).

Generación de Contornos (Curvas de Nivel)

Nota: Ver la sección Empezando para obtener información de las carpetas de instalación (<Terrain> y <Defaults and Layouts>)

  1.  Archivo |Abrir <Terrain>\LiDAR\Empty.terx

  1. Vista | Formato de Pantalla <Defaults and Layouts> \Training\training model.ilt

  2. Inicio | Insertar Archivo. De los archivos tipo AutoCAD DXF (*dxf)
    Seleccionar <Terrain>\DTM\design1.dxf.

El cuadro de diálogo de Opciones de Importación DWG/DXF aparecerá como se muestra en la figura de abajo. Aunque no es relevante para este ejemplo, este cuadro contiene varias opciones útiles. Para conocer más sobre ellas, presione la tecla F1 (mientras el cuadro está desplegado) para tener acceso a la ayuda en línea.

  1. Confugure las Opciones de Importación como se muestra abajo. Presione OK.

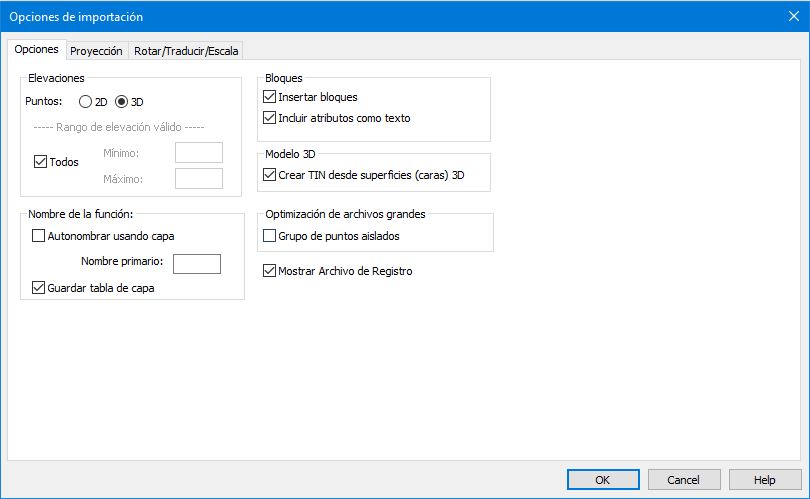

Figura 1: Opciones de Importación

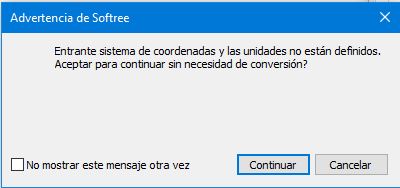

Figura 2: Advertencia de Softree

  1. Cuando aparezca el mensaje de advertencia, presione Continuar

  2. Vista | Zoom Modelo Centrado.

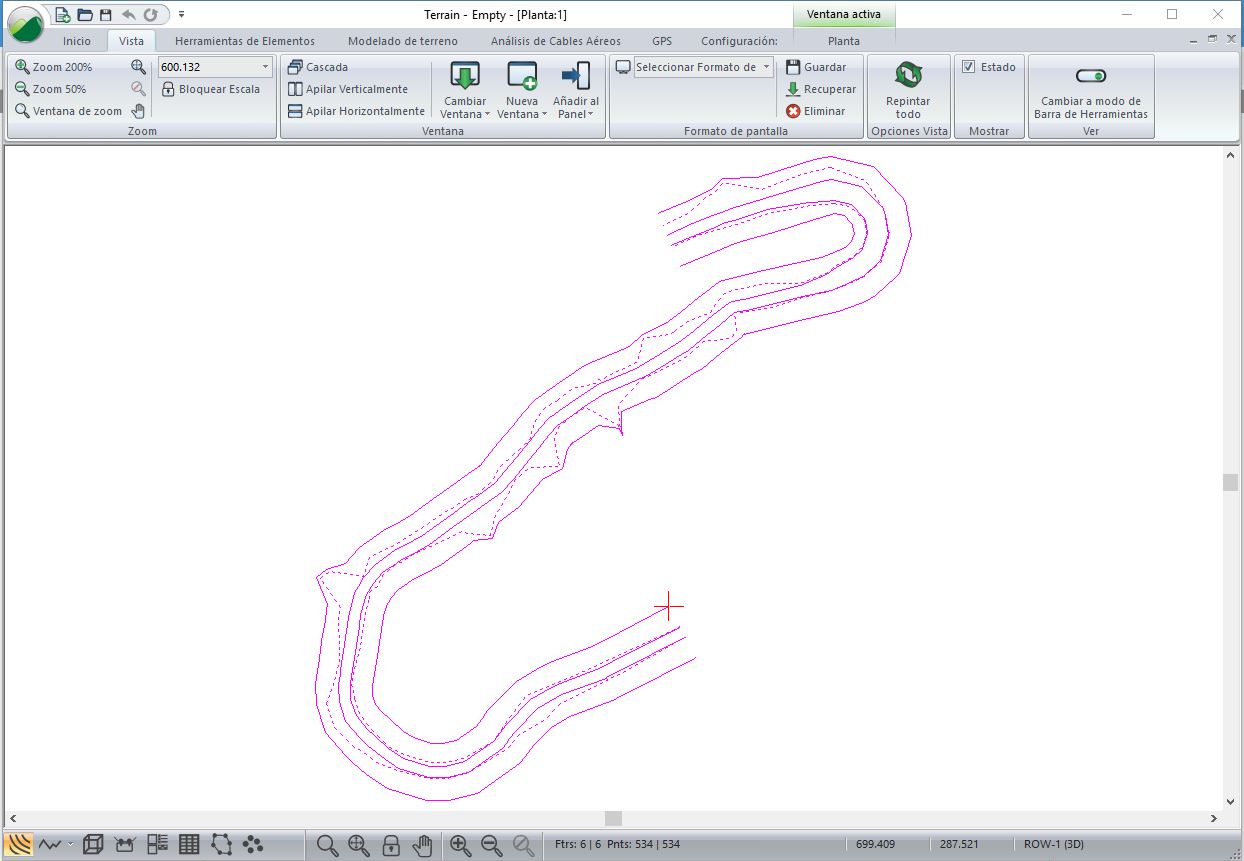

La ventana de Planta muestra ahora los Elementos Importados: bordes de calzada, línea de estacas de pendiente y derecho de vía, como se muestra abajo.


Figura 3: Elementos Importados

  1. Modelado de Terreno | Generar TIN

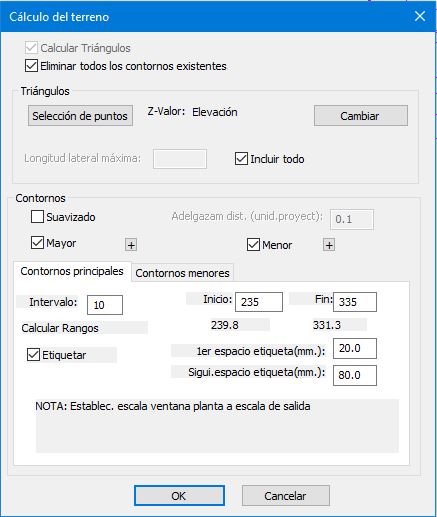

Figura 4: Cálculo de Terreno

  1. Modifique las configuraciones del cuadro de diálogo como se muestran arriba. Note que los Contornos Mayores y Menores son pestañas separadas.

  2. Seleccione Contornos Mayores, cambie el Intervalo a 10 y habilite Etiquetar.

  3. Para especificar el color y tipo de línea, presione el botón  al lado de Contornos Mayores. Cambie el color a Verde y el tipo de línea a Grueso (Medio). Presione OK.

  4. Presione el signo más al lado de Contornos Menores y cambie el color y el tipo de línea a Verde y 0-Sólido respectivamentey. En Contornos Menores, cambie el Intervalo a 2. Presione OK.

Una vez el modelo TIN ha sido generado, los contornos se forman creando un segmento de línea recta a través de cada triángulo.

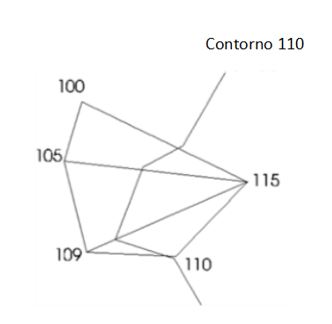

Figura 5: Ejemplo de Formación de Contornos

Si la opción Suavizado de Contornos es habilitada, los segmentos resultantes son unidos y "adelgazados" para remover puntos que se se encuentren muy próximos entre ellos. El espaciamiento es controlado por el parámetro Adelgazamiento dist. Este paso remueve protuberancias pequeñas en los contornos. El contorno resultante es sobrepuesto a una curva matemática (spline).

  1. Presione OK para calcular triángulos y contornos.

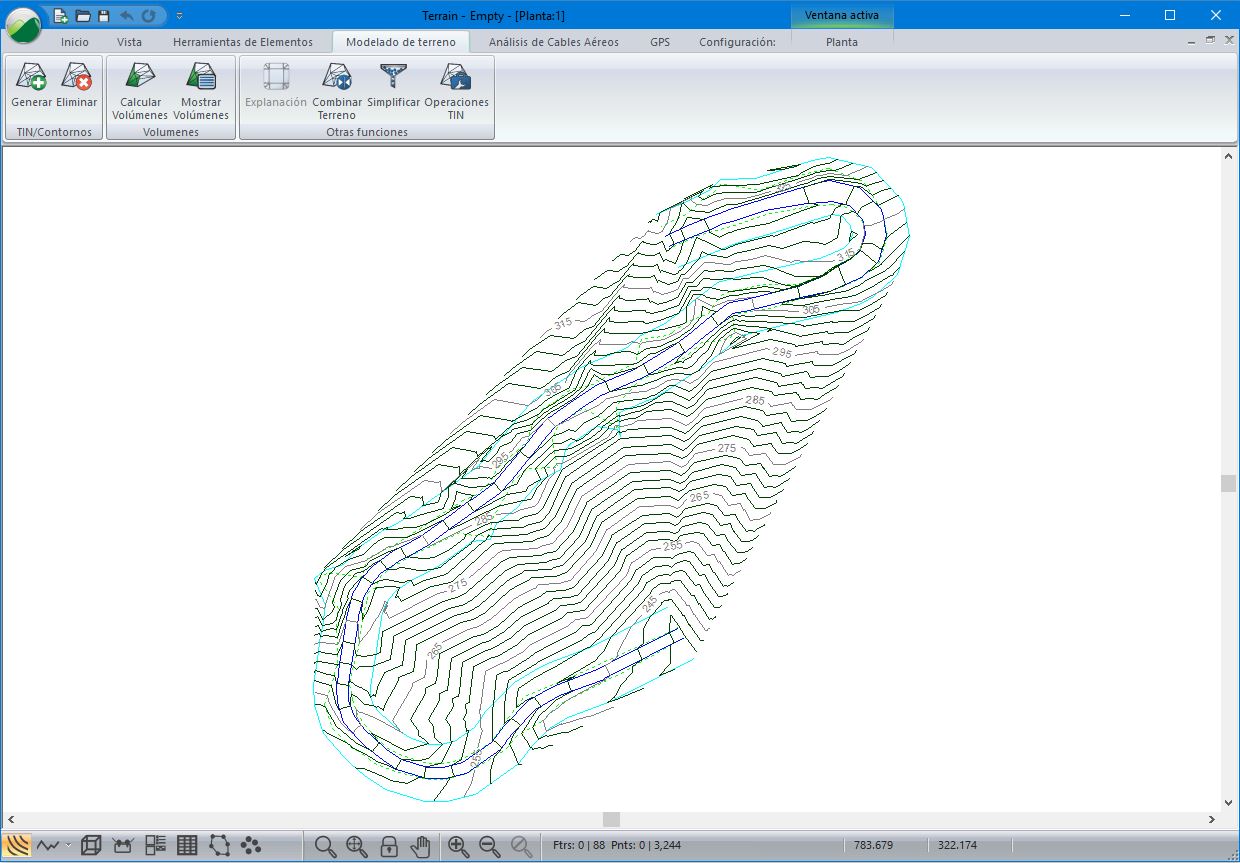

La pantalla deberá mostrar una figura como la de abajo. Los contornos mayores son gruesos y etiquetados, mientras que los menores son delgados y sin etiquetas.


Figura 6: Contornos Menores con 2 m de Intervalo

Removiendo Áreas Vacías

Los contornos se extienden fuera del corredor vial debido a la formación de triángulos muy extensos, los cuales han sido creados por interpolación de puntos demasiado espaciados. Estos contornos no son exactos debido a que se encuentran muy alejados de puntos de elevación conociada. Existe dos métodos para resolver este problema:

  • Método 1: Limitando la longitud de los lados de los triángulos

  • Método 2: Definiendo un límite para el TIN

Método 1: Limitando la longitud de los lados de los triángulos

  1. Modelado de Terreno | Generar TIN. Habilitar Calcular Triángulos, inhabilitar Incluir todo y fijar la Longitud lateral máxima 50. Presionar OK.

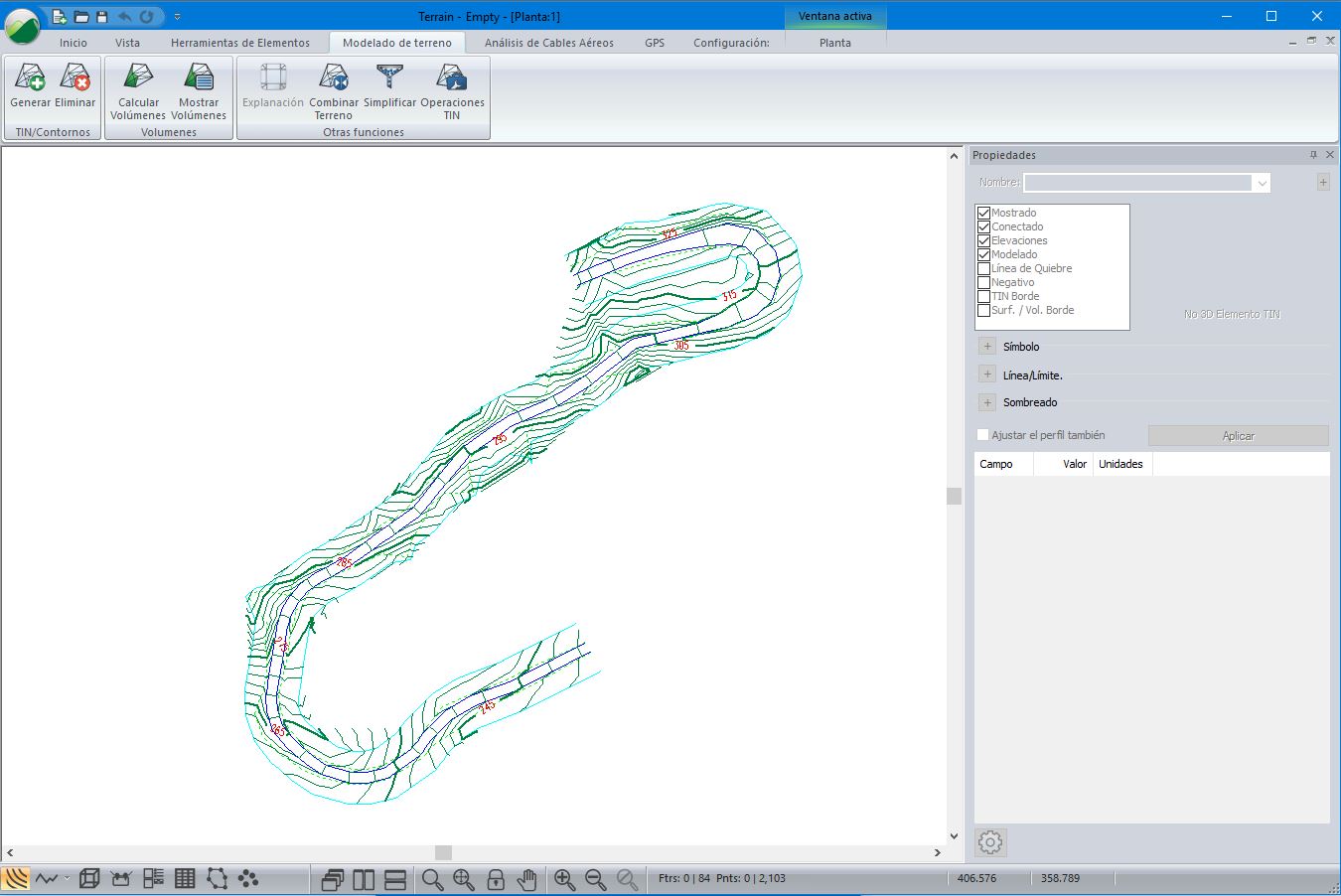

Figura 7: Contornos Generados Controlando la Longitud del Lado

Ahora los contornos siguen mejor el alineamiento vial pero aún se extienden lejos de él, particularmente en la parte superior derecha.

Método 2: Definiendo un límite para el TIN

El paso siguiente usa un elemento limitante para controlar la creación de triángulos.

  1. Inicio | Seleccionar | Por Nombre. Presione Deselecc. Todo como se muestra abajo.

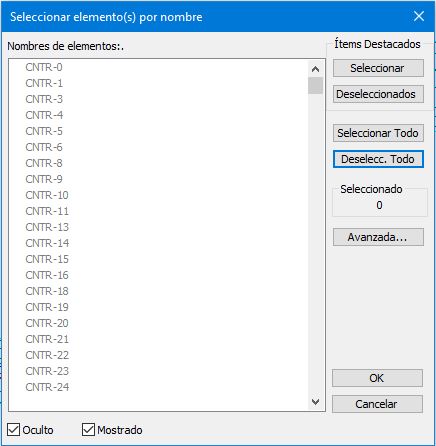

Figura 8: Seleccionar Elementos Por Nombre

  1. Presione Avanzada… y note que el cuadro cambia a uno similar al de la figura de abajo. Seleccione ROW (Derecho de Vía) de la lista de Capas predefinidas y presione Seleccionar. Presione OK.

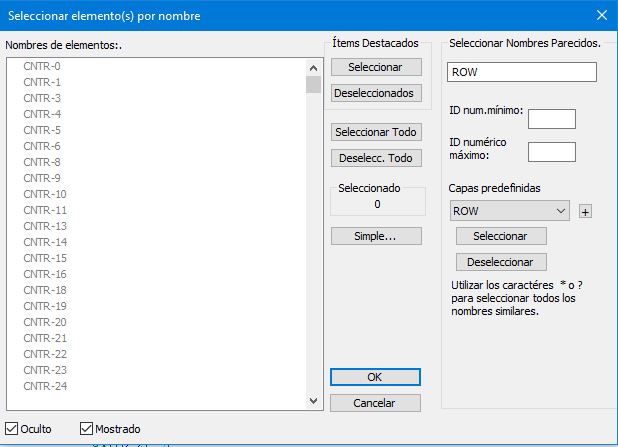

Figura 9: Seleccionar Elementos por Nombre con Sección Avanzada

  1. Herramientas de Elementos | Unir. Aquí debe aparecer la advertencia ’Cuidado, los triángulos existenetes serán eliminados’. Responda OK. Uno de los extremos será cerrado.

  2. Con los elementos unidos y todavía seleccionados, vaya a Propiedades de los Elementos. Esto activa el cuadro de diálog de Propiedades de los Elementos.

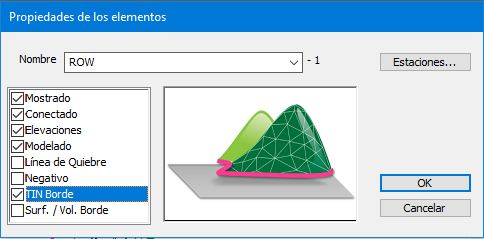

Figura 10: Borde de TIN

  1. Habilite TIN Borde y presione OK.

Cuando se crean los triángulos, los elementos habilitados con TIN Borde son usados para limitar el tamaño de la triangulación. Todos los triángulos con centro dentro del límite serán conservados. Si el límite del TIN contiene la propiedad “Área Negativa”, dicha área será excluída.

  1. Modelado de Terreno | Generar TIN. Asegure que tanto los contornos mayores como los menores estén seleccionados y presione OK. Los contornos ahora caen totalmente dentro del límite del Derecho de Vía (ROW).

Los pasos siguientes demostrarán cómo remover triángulos dentro de un límite poligonal. En este caso, serán removidos de la superfice de la calzada.

  1. Inicio | Seleccionar Por Nombre. Presione Deseleccionar Todo. Seleccione los elementos REDGE-0 y REDGE-1 (bordes derecho e izquierdo de la calzada). Presione Seleccionar. Presione OK.

  2. Propiedades de los elementos | Unir (si este menú está inhabilitado, significa que no se han seleccionado ambos elementos). Aparecerá la advertencia: ‘Cuidado los triángulos existentes serán eliminados’ Responda OK.

  3. Con el elemento unido aún seleccionado, en Propiedades de los elementos, habilte las opciones Negativo y TIN Borde como se muestra en la figura de abajo. Presione OK.

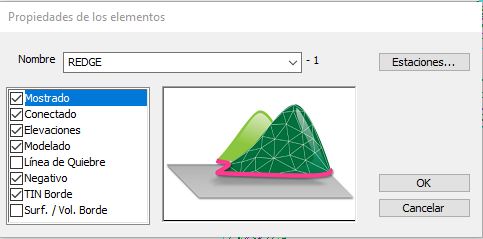

Figura 11: Área Negativa para Borde de TIN

  1. Modelado de Terreno | Generar TIN. Asegure que los contornos mayores y menores estén seleccionados y presione OK.

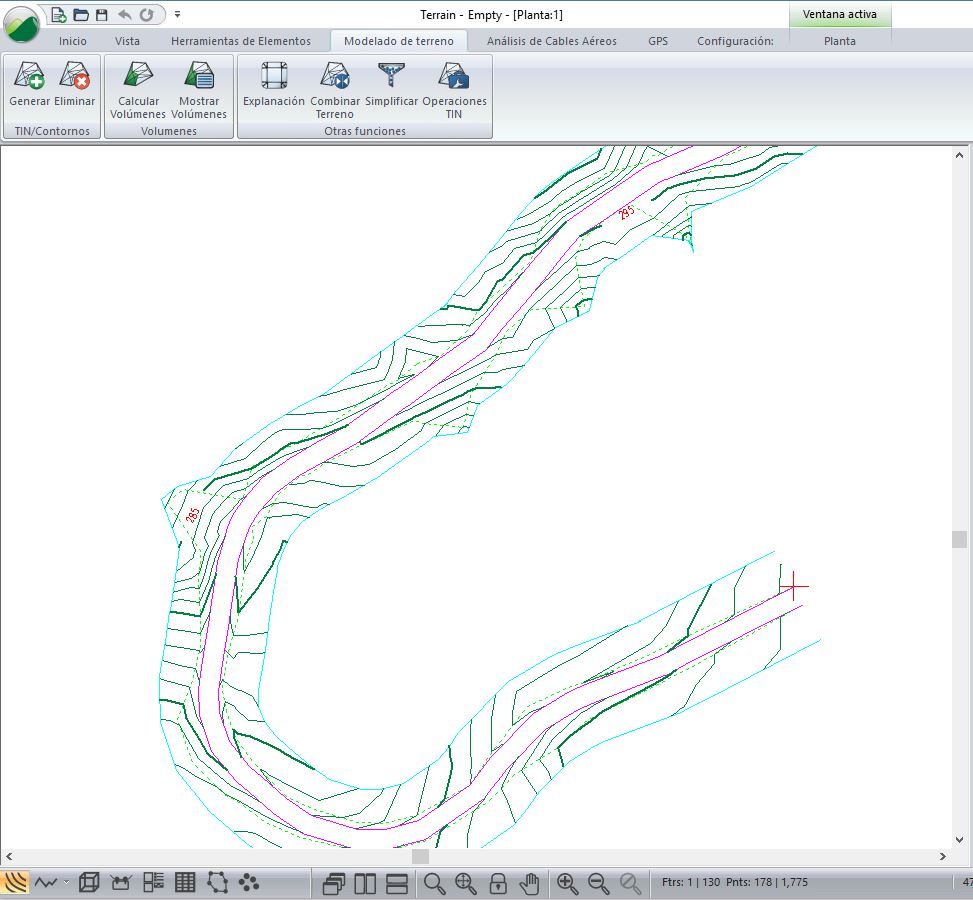

Figura 12: Contornos Generados Excluyendo la Superficie de la Calzada

  1.   Archivo | Nuevo. No guarde los cambios.
