Importando Archivos DWG o DXF

Updated January 03, 2020

This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Ejemplo de Survey Catastral

El módulo Terrain leerá información geométrica básica de los archivos  DWG (algunas entidades esóterica de dibujo como "líderes de texto" son ignoradas -- un registro muestra las entidades ignoradas). Más información acerca de los aspectos técnicos de los archivos DWG se pueden encontrar en la ayuda en línea.

Nota: Ver la sección "Primeros Pasos" para información de carpetas de instalación (<Terrain> y <Defaults and Layouts>).

  1. Haga clic en   | Abrir. Cambie el tipo de archivo a Autocad DWG (*.dwg).
    Seleccione <Terrain>\Import\municipal.dwg. Presione Abrir.

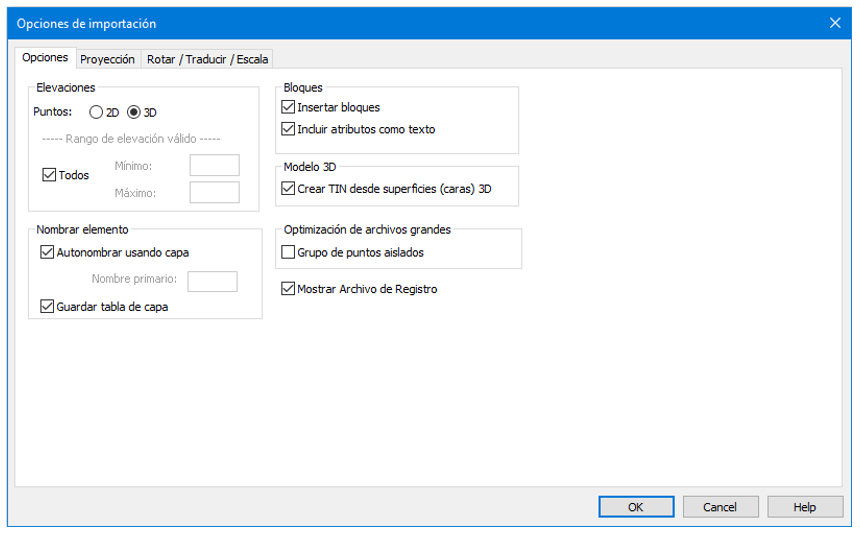

Figura 1: Opciones de Importación

Para obtener la descripción de cada ítem en el cuadro, presione F1 mientras aún está activo.

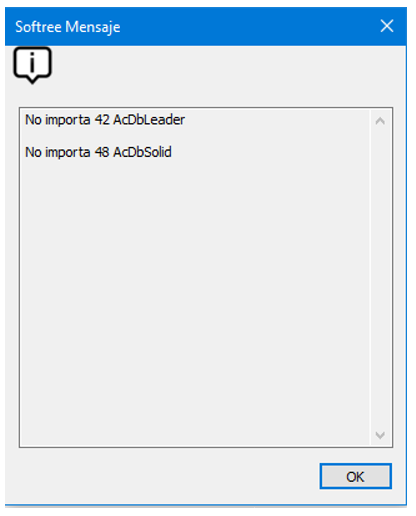

  1. Configure las opciones como se muestran en la figura de arriba y presione OK. Se obtendrá un mensaje de advertencia “Importando sistema de coordenadas y unidades no definidas. Haga clic en OK para continuar sin conversión". Presione Continuar. Otro mensaje de advertencia puede aparecer: ‘No importar 42 ArBblLeader’, haga clic en OK.

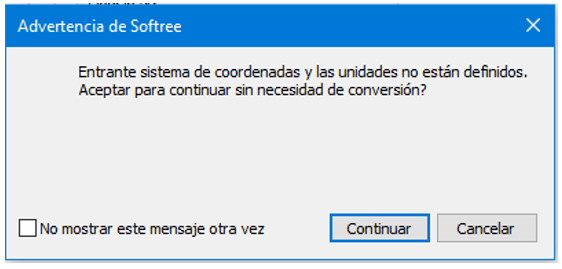

Figura 2: Mensajes de Advertencia

  1. Después de completar el proceso de importación, presione Vista | Zoom Modelo Centrado. Un mapa de ciudad, con todos los elementos seleccionados, aparecerá. De-seleccione todos los elementos al hacer clic en un área en blanco de la ventana.

  2. Vista | Zoom. Marque un rectángulo con el mouse, esto demilitará un área que le permite ver detalles del plano legal, como se muestra abajo.

Nota: Si Nombre Primario (en el área de Nombrar elemento) es dejado en blanco, los elementos a importar tendrán su ID Alfanumérica definida como los primeros 8 caracteres del nombre de la capa DWG. La ID Numérica se generará automáticamente.

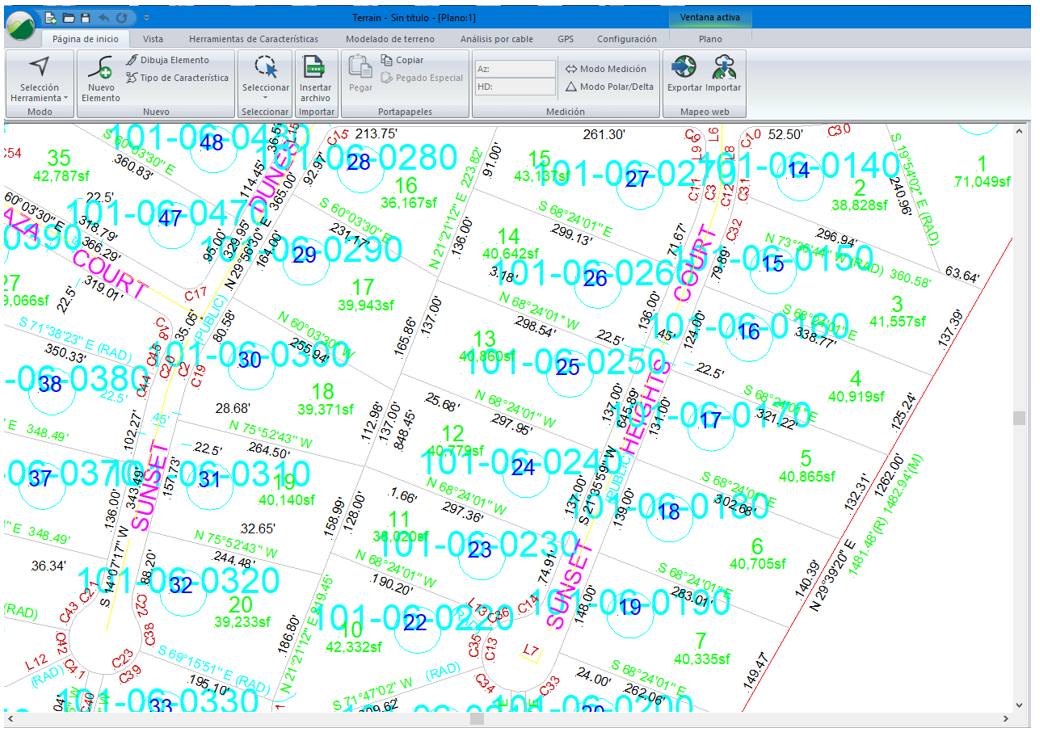

Figura 3: Archivo DWG Importado y Agrandado

Nota: 2D vs. 3D Archivos DWG

Los archivos DWG son a menudo solamente 2D y por lo tanto no pueden ser usados para crear modelos 3D. Este es el caso de municipal.dwg. Si se hace clic en un elemento en la ventana de Plano, se nota que en la ventana de estado se reporta una elevación de -9999, indicando que hay información sobre su elevación. Algunas veces los archivos DWG contienen una mezcla de entidades 2D y 3D. Si estos archivos son usados para modelado 3D, los diferentes tipos de elementos deben ser seleccionados y sus propiedades configuradas como 2D o 3D.

  1. Haga clic en  | Nuevo. No guarde los cambios.

Elementos, Coordenadas y Atributos
