Configurando un Sistema de Coordenadas

Updated April 22, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry
  1.  Archivo | Abrir <Terrain>\Import\roads_a.terx.


Figura 1: roads_a.terx Antes de Definir la Proyección.

Note que la Ventana de Estado muestra las coordenadas planas (Al Norte y Al Este), pero Latitud y Longitud no están definidas (figura de arriba).

 roads_a.terx no contiene ninguna información de coordenadas geográficas, pero se sabe que pertenece a UTM Zone 11 NAD 83. Cuando se configura esta información, el archivo es geo-referenciado.

  1. Defina la proyección UTM: Configuración | Configuración de Módulo | Proyección.

  2. Cambie la configuración de la Proyección como se muestra en la figura de abajo. Presione OK.

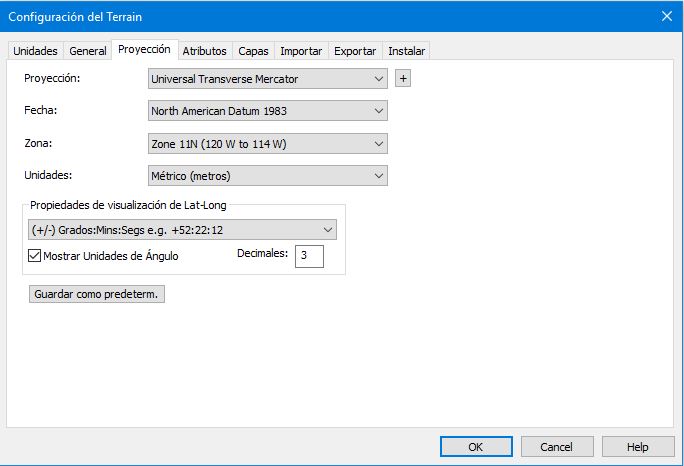

Figura 2: Configuración de la Proyección.

Note que la Ventana de Estado ahora muestra Latitud y Longitud.
