Verificando el Sistema de Coordenadas en Google Earth

Updated April 22, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Una manera rápida y sencilla de verificar que un archivo está geo-referenciado correctamente es exportándolo a Google Earth. Google Earth es un software wb gratuito para mapeo tridimensional (ver www.google.com/earth para mayor información).

Para completar los pasos siguientes, es necesario intalar Google Earth.

Primero, asegure que las especificaciones para exportar a Google Earth (KMZ) están configuradas; esto depende del archivo Normal.iop en la carpeta <Defaults and Layouts>.

Es necesario haber geo-referenciado la superficie a exportar.

  1. Inicio | Exportar.

  2. Seleccionar Todos los Elementos.

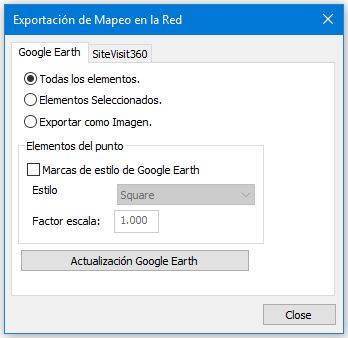

Figura 1: Especificaciones de Exportación

  1. Presione el botón Actualizar Google Earth – esto generará un archivo (.kmz) geo-referenciado de Google Earth. También iniciará la aplicación Google Earth y ubicará los elementos seleccionados en la posición geográfica como se muestra en la figura de abajo.

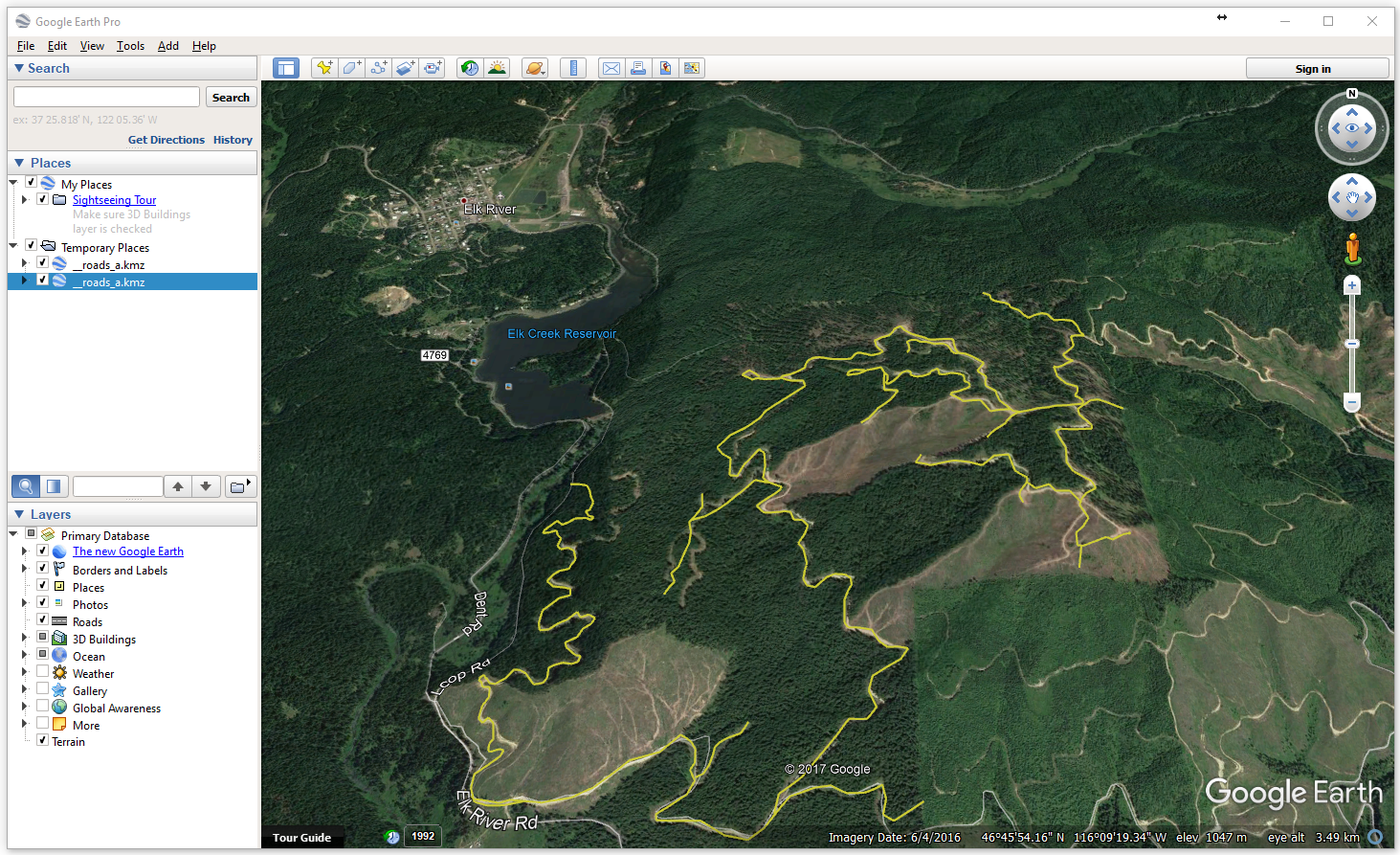

Figura 2: Elementos Exportados a Google Earth

  1. Cierre Google Earth.

  2. Cierre el cuadro de diálogo de Exportación.

  3. Archivo | Nuevo. No guarde los cambios. Continúe con el ejemplo siguiente.
