Importando Archivos Shape

Updated January 03, 2020


This article applies to:
  • Terrain 3D
  • Terrain Forestry
  • RoadEng Civil
  • RoadEng Forestry

Ejemplo de Mapa con Contornos

Otro formato de archivo comunmente usado es el Shape (extensión .shp). El modulo Terrain puede leer (y escribir) archivos Shape, incluyendo atributos.

  1. Haga clic en   | Abrir. Cambie el tipo de archivo a ArcView Shape (*.shp).
    Seleccione <Terrain>\ Import\topo.shp. Presione Abrir.
  2. Configure las opciones del cuadro de Opciones de Importación como aparecen abajo y luego presione OK.

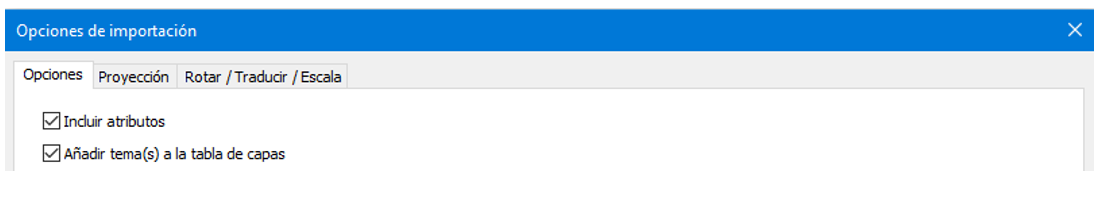

Figura 1: Opciones de Importación

Luego de que la importación ha sido completada, la ventana de Plano debe aparecer como la figura de abajo.

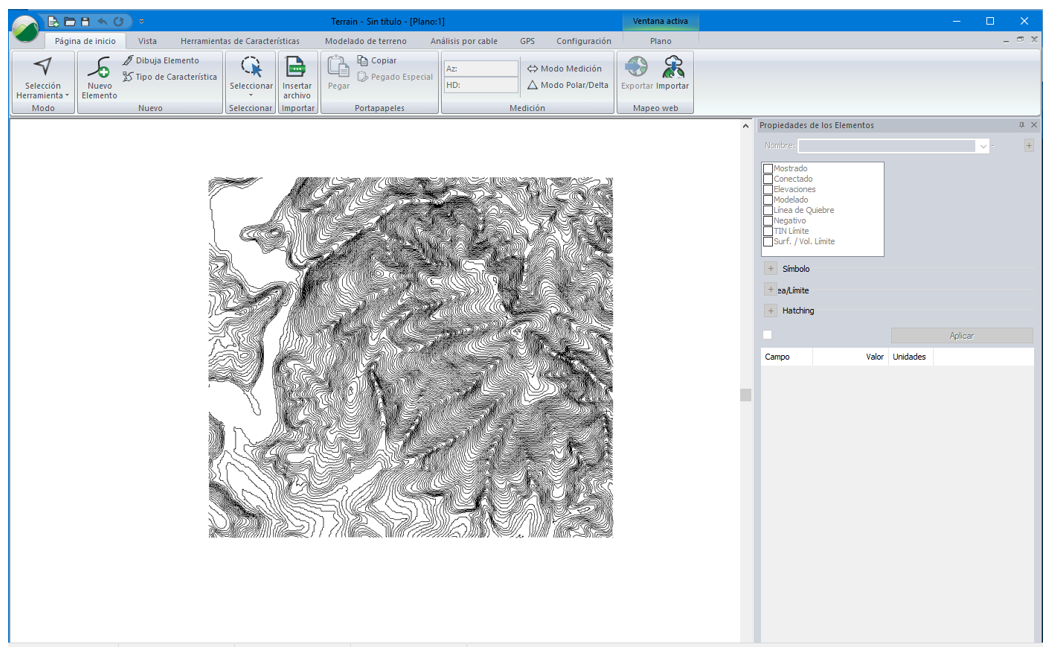

Figura 2: Archivo Importado: topo.shp

Nota: Si se hace clic en cualquiera de las líneas de contorno, la Ventana de Estado muestra una elevación de 0.0. La información de la elevación ha sido guardada en un atributo separado. Algunos archivos Shape guardan la información de la elevación con las coordenadas; otros (como en este caso) guardan las elevaciones como atributos.

Los pasos siguientes muestran cómo extraer las elevaciones desde atributos y asignarlas a los contornos, de manera que éstos puedan ser usados para crear un modelo TIN.

  1. Página de Inicio | Seleccionar| Todos los Elementos. Haga clic en Propiedades de los Elementos   en la parte inferior de la Barra de Estado. Asegure que la propiedad Elevaciones esté seleccionada.
  2. Haga clic en le botón Opciones de Estado  en la parte inferior del panel de Propiedades de Elementos. Presione Agregar/Quitar … Navegue hacia abajo hasta encontrar la carpeta "topo". Desde esta carpeta, agregue el ítem Contorno. Presione OK dos veces para regresar a la pantalla principal.

Nota: Como se puede apreciar, todos los campos de elevaciones contienen los valores 0.0. Los atributos deben ser asignados de manera que el programa sepa de dónde obtener los valores de las elevaciones.

  1. Herramientas de Elementos | Asignar. En la fila Z seleccione Attrib, haga clic en el botón Attrib. Haga clic en el signo plus cerca de topo y seleccione CONTORNO | Agregar. Haga clic dos veces en OK. El campo de elevación deberá mostrar ahora los valores correspondientes.


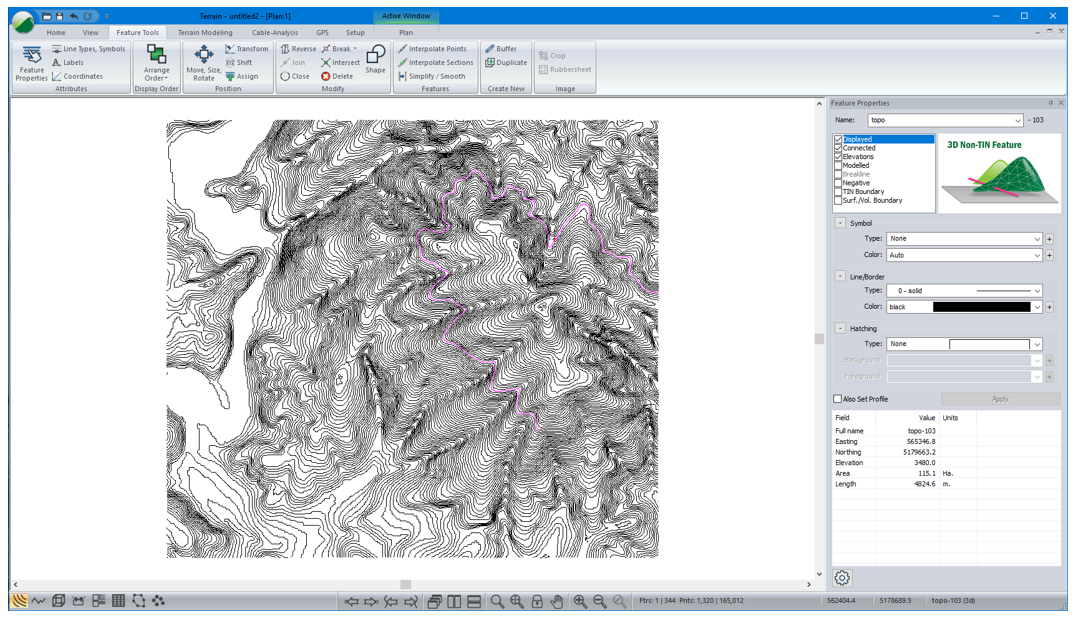

Figura 3: Atributo CONTORNO

  1. Haga clic en  | Nuevo. No guarde los cambios.
