Agregando Equipos y Sistemas de Madereo

Updated May 21, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

Para evaluar la deflexión, distancia mínima al suelo y tensión aceptable de un línea de deflexión (D-Line), es necesario usar un sistema que modele los elementos en el campo. En esta sección se agregará una pieza de equipo (para representar un cabrestante portátil) y luego se definirá un sistema de cable que pueda usar dicho equipo.

Nota: Ver la sección “Primeros Pasos” para obtener más información sobre archivos de instalación (<Terrain> y <Defaults and Layouts>)

1. Haga clic en Capture_40.JPG Archivo | Abrir <Terrain>\Cable\ CableAnalysis.terx

2. Seleccione la pestaña Análisis de Cable, luego haga clic en el botón de Equipo Capture_32.JPGEl cuadro de diálogo de Equipo debe aparecer, ver la Figura 1:


Figura 1:  Equipo

3. Presione Agregar. El cuadro de diálogo deberá aparecer como:


Figura 2: Editar Equipo

4. Digite los parámetros como se muestra en la Figura 3, luego presione OK para regresar a la ventana previa.


Figura 3: Editar Equipo

5. Omita este paso si no desea cambiar los parámetros por defecto en este computador. Para evitar tener que reingresar los datos del equipo por defecto en proyectos futuros, habilite la opción Guardar x defecto en el cuadro de Equipo.

6. Presione OK para retornar a la ventana principal.

7. Seleccione la pestaña de Análisis de Cable, haga clic en el botón de Sistemas de Madereo Capture_36.JPG el cuadro de la Figura 4 debe aparecer.


Figura 4: Sistema de Madereo

8. Seleccione Agregar para abrir el cuadro de Sistemas de madereo:


Figura 5: Sistema Nuevo de Medereo

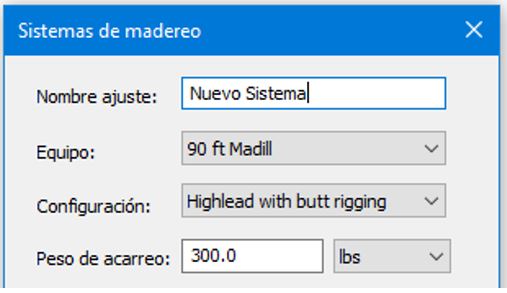

9. Modifique los parámetros como se muestra en el cuadro de diálogo mostrado en la figura de abajo y haga clic en OK para regresar a la pantalla previa.

Figura 6: Nuevos Parámetros en Sistema de Madereo

Nota: Un Sistema de Madereo por Cable es la combinación de Equipo (cabrestante móvil con torre) y una configuración de cables.

10. Omita este paso si no desea cambiar los parámetros por defecto en este computador. Para evitar tener que reingresar los datos del equipo por defecto en proyectos futuros, habilite la opción Guardar x defecto en el cuadro de Equipo.

11. Presione OK para retornar a la pantalla principal.

12. Haga clic en Capture_40.JPG Archivo | Nuevo, no guarde los cambios.
