Formatos de Salida para Líneas de Deflexión Simple

Updated August 13, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip


Hasta ahora, hemos cubierto cómo analizar configuraciones de cables y cómo examinar las deflexiones en áreas múltiples, pero no hemos cubierto la producción de dibujos que permitan la comunicación del análisis de las D-Lines. Este ejemplo mostrará cómo producir dibujos de diversas ventanas/vistas y tablas de datos. Se usará la funcionalidad de Multi-plot para generar los dibujos.

Los nuevos formatos de Multi-plot pueden ser creados desde cero, sin embargo, en este ejemplo se creará una hoja de salida para una D-Line usando un formato previamente creado en Multi-plot

1. Haga clic en Capture_40.JPG Archivo | Abrir <Terrain>\Cable\CableAnalysis - 3.terx.

2. En Vista, área de Formato de Pantalla, elija Training\Training Single DLine MP.ilt.


Figura 1: Formato de Pantalla mostrando la plantilla Training Single DLine MP

Cuando se abre un formato de pantalla en Terrain, la posición de las ventanas y los parámetros de despliegue son leídos del archivo correspondiente a dicho formato. En este caso:

  • Las sub-ventanas de perfil se configuran.
  • Una ventana de Datos de Cable fue creada y configurada.
  • Una Ventana de vista en 3D fue creada.
  • Una Ventana de Multi-plot fue creada y configurada.
  • Las ventanas fueron organizadas en un patrón de mosaico.

La pantalla deberá aparecer como la Figura 2 abajo:

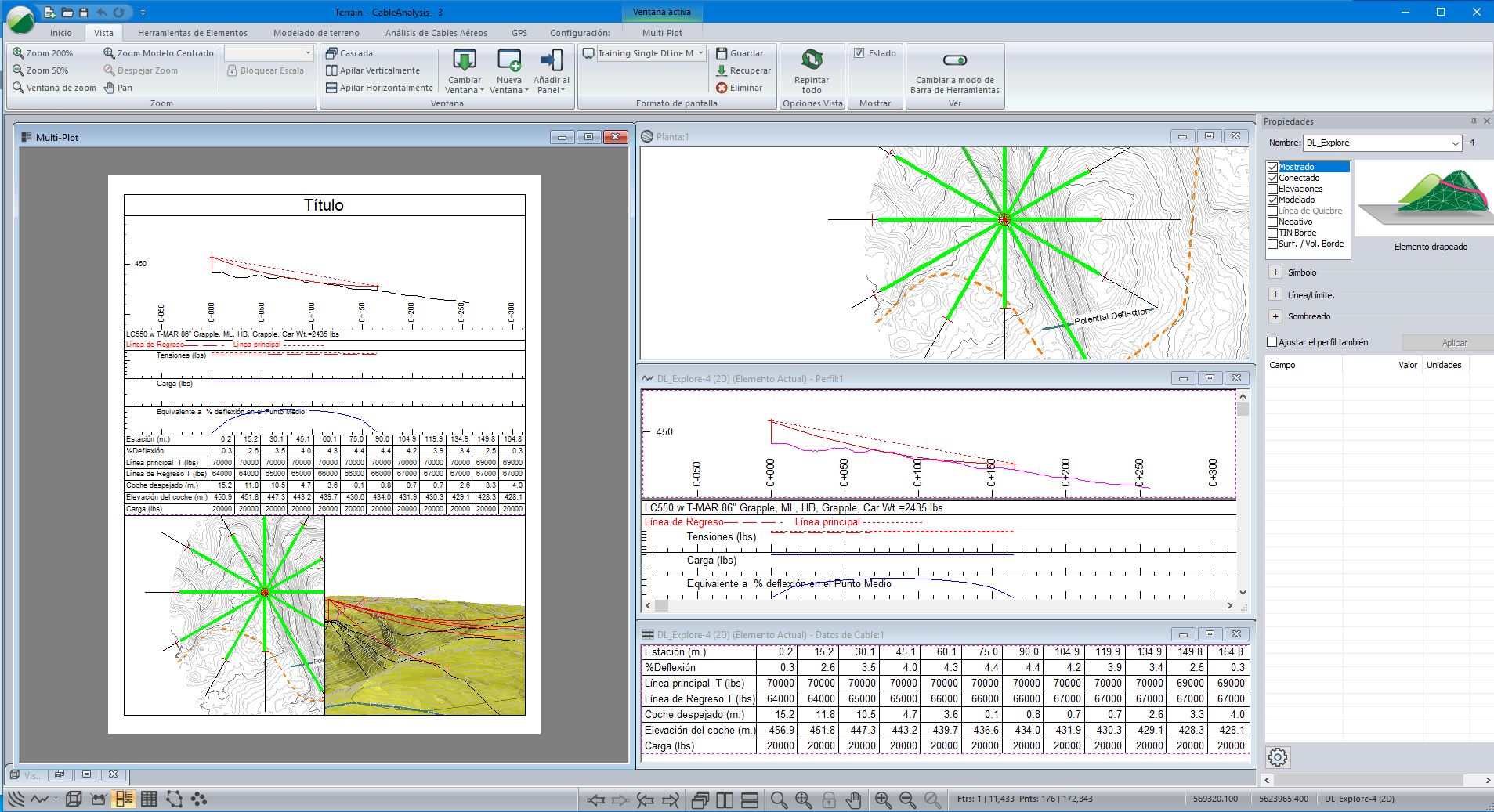

Figura 2: Ventana de Multi-plot con Formato de Pantalla Single DLine MP.ilt

Nota: los archivos de formato de pantalla son designados para ser usados en proyectos diferentes; es posible que sea necesario personalizar ciertos parámetros antes de poder imprimir.

3. Si la página no concuerda con el tamaño de la de Multi-Plot, haga clic en Capture_40.JPG Archivo | Configurar Impresora y cambie las Propiedades de Impresora para usar Letter (o A4) en Orientación Portrait.

La sub-vista de Perfil no incluye la totalidad de la línea de deflexión que se está analizando. En los pasos siguientes, se ajustará el despliegue de Perfil.

4. Seleccione la ventana principal de Perfil (en el lado derecho de la pantalla) desplácela o use la panorámica y note que la sub-ventana correspondiente también se desplaza. Trate de centrar la D-Line en la ventana

5. Haga clic derecho en la sub-vista de Perfil en la ventana de Multi-plot (en el lado izquierdo de la pantalla) y elija Opciones de Sub-vista de Perfil (el doble clic también funciona). El cuadro de diálogo de opciones aparece.

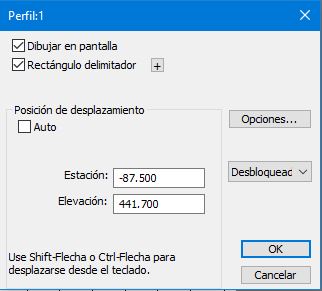

Figura 3: Opciones de las Sub-vista de Perfil en Multi-plot

6. Inhabilite la opción Auto y note que ahora es posible definir Estación y Elevación. Esto hará el perfil en Multi-Plot independiente.

7. Presione el botón Opciones para mostrar las opciones compartidas con la ventana principal de Perfil. Presione Cancelar para cerrar el diálogo.

Nota:  Las Sub-vistas en la Ventana de Multi-plot muestran las mismas configuraciones que las de la ventana principal; las opciones son compartidas. Es posible tener acceso a las opciones compartidas desde el botón Opciones en el cuadro de diálogo de Opciones de Sub-vista o directamente desde las opciones de la ventana principal.

8. Presione el botón OK para cerrar las opciones de Sub-vista de Perfil.

Ahora es posible expandir la ventana principal de Perfil sin afectar al de Multi-plot. También es posible expandir la ventana de Perfil en Multi-plot por medio del teclado:

9. Haga clic en la ventana Multi-plot para seleccionar la Sub-vista de Perfil. Ahora oprima <shift-flecha> y note que la Sub-vista de Perfil se expande (la dirección depende de la flecha usada). Controles similares existen para la sub-vista de plano.

10. Haga clic en la ventana Multi-plot para seleccionar la Sub-ventana de Plano. Oprima <shift-flecha>. El siguiente mensaje aparecerá.


Figura 4: Advertencia: Inhabilitar el Auto Desplazamiento (Auto Scroll) en la Sub-vista de Plano

11. Responda OK; esto es equivalente a inhabilitar Auto Desplazar en el cuadro de diálogo de la sub-vista de Plano.

12. Desplace la línea de deflexión al centro de la ventana usando las teclas <shift-flecha>.

13. Use <ctrl-flecha> varias veces y note que es también posible rotar la sub-vista de Plano.

Si se rota la sub-vista, trate de cambiar la flecha de Norte en la ventana de Plano.

Nota: No es recomendable guardar el formato de pantalla de Multi-Plot teniendo configuraciones explícitas para la posición de pantalla (scroll position); se debe usar Auto. Si el formato de pantalla hubiera sido guardado, la sub-vista de Perfil habría sido guardada con Estación y Elevación explícitas, de manera similar la sub-vista de Plan hubiera estado centrada en una coordenada (X, Y) particular. Si se abriera uno de esos formatos de pantalla en otro Proyecto, es probable que las sub-vistas de Plano y Perfil estuvieran vacías.

En este ejemplo de Formato de Pantalla, el título de Multi-plot es un sustituto o comodín.

14. Cambie el título a algo más apropiado:

  • Haga doble clic en el “Título” en Multi-plot o use el clic derecho para tener acceso a las opciones de Sub-vista de rectángulo.
  • Cambie el texto a un tamaño apropiado. Note las otras opciones disponibles para la Sub-vista de Rectángulo.
  • Presione OK para cerrar el cuadro de diálogo.

15. Para imprimir o exportar, seleccione la ventana de Multi-Plot y haga clic en Capture_40.JPG Archivo | Imprimir Ventana Activa. Luego seleccione la impresora o el PDR writer. Haga clic en Cancel para cerrar el cuadro de diálogo de Impresión.

16. Haga clic en Capture_40.JPG Archivo | Nuevo. No guarde los cambios.
