La Pantalla de Datos de Cable y las Sub-ventanas de Perfil

Updated August 13, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

Una información más detallada puede ser mostrada en la pantalla de Datos de Cable y en las sub-ventanas de perfil. En este ejemplo usaremos el tipo de cálculo de Deflexión Mínima dada la Carga (figura de abajo) de manera que los valores como tensión en el cable son calculados.

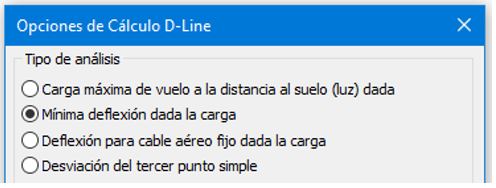

Figura 1: Opciones de Cálculo D-Line

Si se elige Desviación de Tercer Punto Simple, solamente se calculan valores geométricos, como la altura del cable sobre el suelo.

Configurando la Ventana de Datos de Cable

La Ventana de Datos de Cable muestra información numérica de la D-Line en un formato tabular.  Los pasos siguientes muestran cómo crear y configurar una ventana de Datos de Cable.

1. Haga clic en Capture_40.JPGArchivo | Abrir <Terrain>\Cable\CableAnalysis - 2.terx.

2. Para agregar una Ventana de datos de cable, seleccione Vista, haga clic en Nueva Ventana y seleccione Datos de Cable. Una ventana en blanco aparecerá.

3. Haga clic derecho en la Ventana de Datos de Cable y seleccione Ventana Activa (Datos de Cable) Opciones. El cuadro de Opciones de datos D-Line aparecerá como se muestra en la figura de abajo.

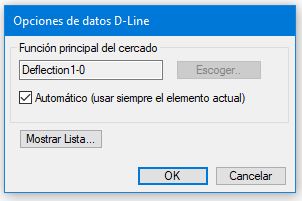

Figura 2: Opciones de Datos D-Line

4. Para mostrar automáticamente la información de la línea D-Line seleccionada, asegure que la opción Automático (usar siempre el elemento actual) esté habilitada (similar a la ventana de opciones de perfil).

5. Presione el botón Mostrar Lista para mostrar el cuadro que se ve abajo.

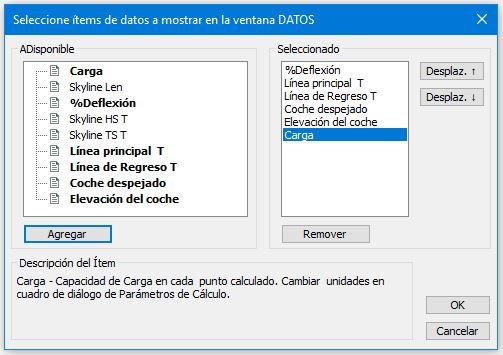

Figura 3: Ejemplo de configuración con datos mostrados en la Ventana de Datos

6. Seleccione los ítems mostrados en la figura de arriba.

  • Seleccione un ítem de la lista Disponibles y presione el botón Agregar para adicionarlo a la lista Seleccionados (o simplemente haga doble clic en la lista Disponibles).
  • Presione los botones Shift Up o Shift Down para cambiar el orden mostrado.
  • Seleccione un ítem en la lista Seleccionados y presione Remover para eliminarlo (o simplemente haga doble clic en la lista Seleccionados).

7. Presione OK dos veces para retornar a la pantalla principal.

La Ventana Análisis de Cable aparecerá con mostrando los datos en las filas y las estaciones de muestreo en las columnas. Las columnas de estaciones son basadas en los puntos de cálculo especificados en Opciones de Cálculo D-Line.

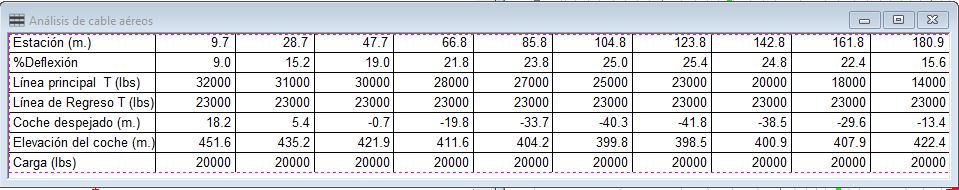

Figura 4: Ventana de Datos de Cable

Nota: Las tensiones y cargas están redondeadas al millar más cercano.

En este ejemplo, las tensiones máximas de la Línea principal (Mainline) y la Línea de Retorno (Haulback) son 70.000 y 67.000 lbs respectivamente (definidas usando el botón de Equipo, en la cinta de Análisis de Cable). En el caso de Deflexión Mínima dada la carga, la carga es constante, y las tensiones máximas permitidas en las líneas principal y de retorno se alcanzan con deflexión mínima. En el primer ejemplo, en la primera estación (8.4), ambos cables están a la tensión máxima; en el resto de las estaciones (muestras), la tensión máxima de la línea de retorno es el límite del sistema.

Agregando Sub Ventanas de Perfil

Alguna de la información mostrada en la tabla de arriba puede ser desplegada gráficamente en sub- ventanas de la vista de Perfil. Los pasos siguientes agregarán sub-ventanas al perfil.

8. Haga clic derecho en la Ventana de perfil y seleccione Ventana Activa (Perfil) Opciones para abrir el cuadro de diálogo Opción Ventana Perfil como se muestra en la Figura 5 de abajo.

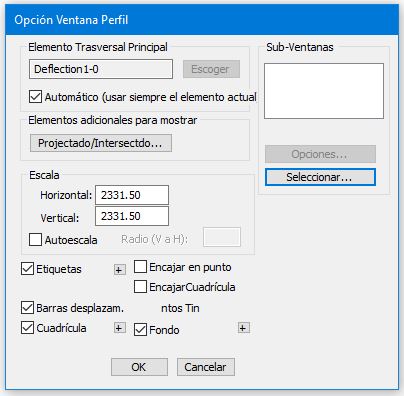

Figura 5: Opciones de Ventana de Perfil

9. En la porción de sub-ventanas del cuadro de diálogo, presione Seleccionar… para abrir el cuadro de diálogo mostrado abajo en la Figura 6.

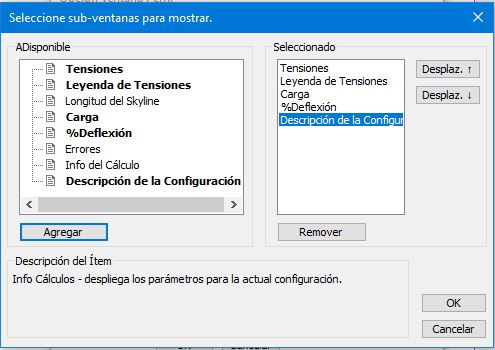

Figura 6: Seleccione Datos para Mostrar

10. Seleccione los 5 ítems mostrados en la figura de arriba

11. Presione OK dos veces para retornar a la pantalla principal.

La Ventana de perfil resultante deberá ser similar a la mostrada en la Figura 7.

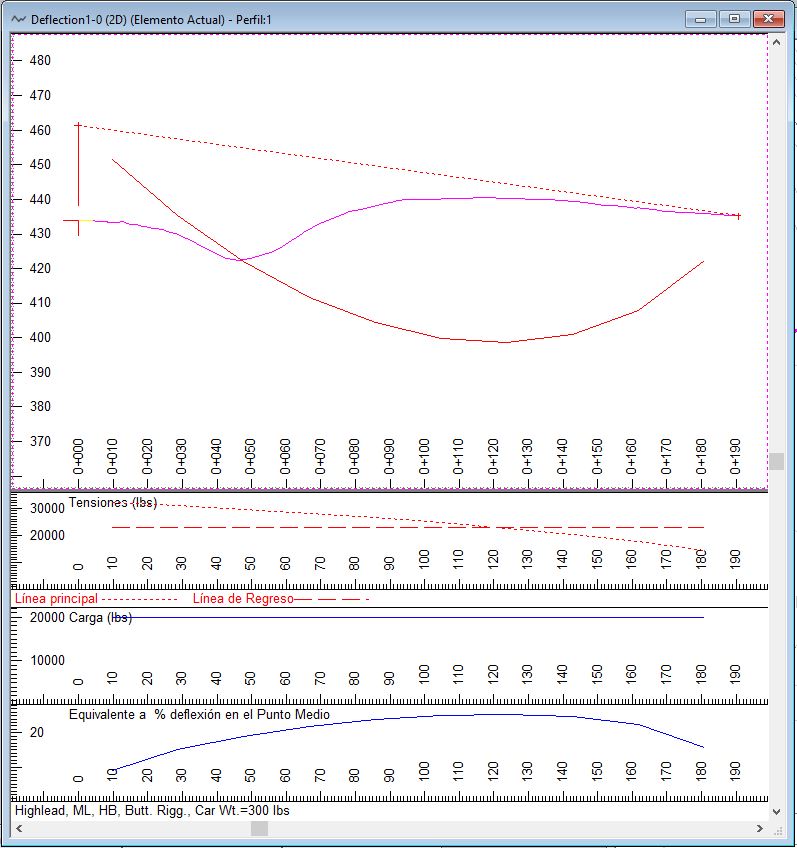

Figura 7: Sub-Ventanas

12 Agrande la ventana principal de perfil para hacer espacio para las sub-ventanas:

  • Mueva el mouse sobre la barra divisoria bajo la Ventana principal de perfil; el cursor deberá cambiar a Capture_65.JPG
  • Haga clic y arrastre para cambiar la posición del divisor.


13. Haga clic derecho en la ventana de perfil y seleccione Ventana Activa (Perfil) Opciones para abrir nuevamente el cuadro Opción Ventana Perfil, como se muestra abajo.

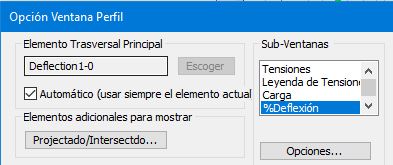

Figura 8: Opción Ventana de Perfil con Sub-Ventanas

14. Seleccione % Deflexión en la lista de sub-ventanas (vaya hasta el final) luego presione el botón Opciones… para abrir el cuadro de diálogo mostrado abajo.


Figura 9: Opciones de Sub-Ventana para % de Deflexión

________________________________________________________________________________

Nota:  Las opciones para Eje Horz y Eje Vert permiten activar o desactivar las etiquetas; como el eje horizontal es el mismo para la ventana de perfil y para las demás sub-ventanas, es conveniente inhabilitarlo aquí.

Cuando la opción Centro del Vano (Center Span) está habilitada (valor por defecto), el valor de deflexión reportado es en el punto medio del vano para la longitud de cable calculada en el punto de muestreo. En otras palabras, es la deflexión que se obtendría si se usara un cable de la misma longitud y se ubicara la carga en el centro del vano.

Cuando la opción Centro del Vano está inhabilitada, se reporta la deflexión en el punto de muestreo.

Ver también la sub-ventana Long. de Cable portador.

________________________________________________________________________________

15. Haga los cambios que desee y luego presione OK dos veces para regresar a la pantalla principal.

16. Opcionalmente: experimente con diferentes tipos de cálculos y configuraciones (en Análisis de Cable, Editar, Parámetros de Cálculo.

17. Haga clic en Capture_40.JPG Archivo | Nuevo. No guarde los cambios.
