Explorando Áreas con Deflexiones Múltiples

Updated August 13, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

La herramienta Explorar Deflexión fue creada para explorar trayectorias múltiples de cables desde un punto común (usualmente la cancha de madereo). Esta herramienta parte de conceptos introducidos previamente y puede ser usada para analizar deflexiones en direcciones múltiples desde un punto central. El ejemplo siguiente mostrará cómo configurar y usar la herramienta Explorar Deflexión.

1. Haga clic en Capture_40.JPGArchivo | Abrir <Terrain>\Cable\CableAnalysis - 1.terx.

2. En la pestaña de Análisis de Cable presione el botón Capture_48.JPG Habilitar (este botón solamente está disponible si la ventana de Plano está activa – haga clic en el título de la ventana de plano para activarla). El cuadro Opciones D-Line Explore aparecerá como se muestra abajo.

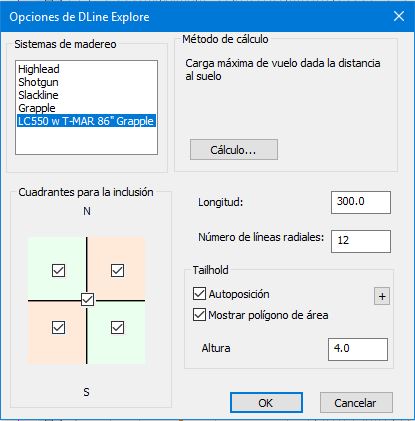

Figura 1: Opciones de Explorador D-Line

3. Asegure que las configuraciones coinciden con las mostradas arriba:

  • Seleccione el Sistema de Madereo.
  • Configure la longitud a 300, el Número de Líneas Radiales a 12.
  • Habilite Auto posición y Mostrar Área de Polígono.

________________________________________________________________________________

Nota: Las opciones de D-Line Explore pueden ser configuradas de acuerdo con cada proyecto.

La lista de Sistemas de Madereo muestra los sistemas definidos previamente (Ver Agregando Equipo Personalizado y Sistemas de Madereo). Seleccione un Sistema que sea apropiado.

Los Cuadrantes para la Inclusión indican dónde trazar las D-Lines exploratorias. Si se inhabilita esta opción, el cuadrante asociado no contendrá D-Lines.

La Longitud es la distancia máxima, desde la cancha, a la que las D-Lines pueden ser extendidas.

El Número de Líneas Radiales indica el número de D-Lines que serán dibujadas desde la cancha (asumiendo que las líneas se dibujarán en todos los cuadrantes).

Las posiciones del Mástil posterior tienen 3 componentes, Auto posición, Mostrar Área de Polígono, y Altura.

La opción de Auto posición indica dónde se ubicará el soporte/mástil posterior. Si la opción está habilitada, el mástil posterior será ubicado en la última estación de la línea propuesta, donde se mantiene la altura mínima (la distancia al suelo puede ser configurada mediante el botón  ). Si la opción no está configurada, el mástil será colocado al final de la D-Line propuesta (definida por Longitud).

Si la opción Mostrar Área de Polígono está habilitada, un polígono será dibujado uniendo los puntos donde comienza a existir distancia del cable al suelo en las líneas propuestas. Esta opción puede ser usada para tener una aproximación del área de explotación.

La opción de Altura indica la distancia sobre el suelo a la que anclará el mástil posterior.

_______________________________________________________________________________

4. Presione el botón Cálculo…para mostrar el cuadro Cálculo de D-Line como se muestra abajo:

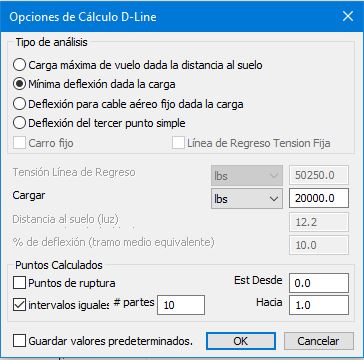

Figura 2: Opciones de Cálculo de D-Line

5. En el cuadro de diálogo Opciones de Cálculo para D-Line, cambie el tipo de análisis a Deflexión Mínima dada la Carga y configure la carga a 20.000 lbs como se muestra arriba. Deje las demás configuraciones con sus valores por defecto.

6. Presione OK para retornar al cuadro Opciones D-Line Explore; haga clic en OK para retornar a la pantalla principal.

7. En la vista de Plano, el cursor cambiará a Capture_51.JPG Haga clic cerca al centro de la superficie topográfica para ver las D-Lines radiales extenderse desde un punto central como se muestra en la Figura 3.

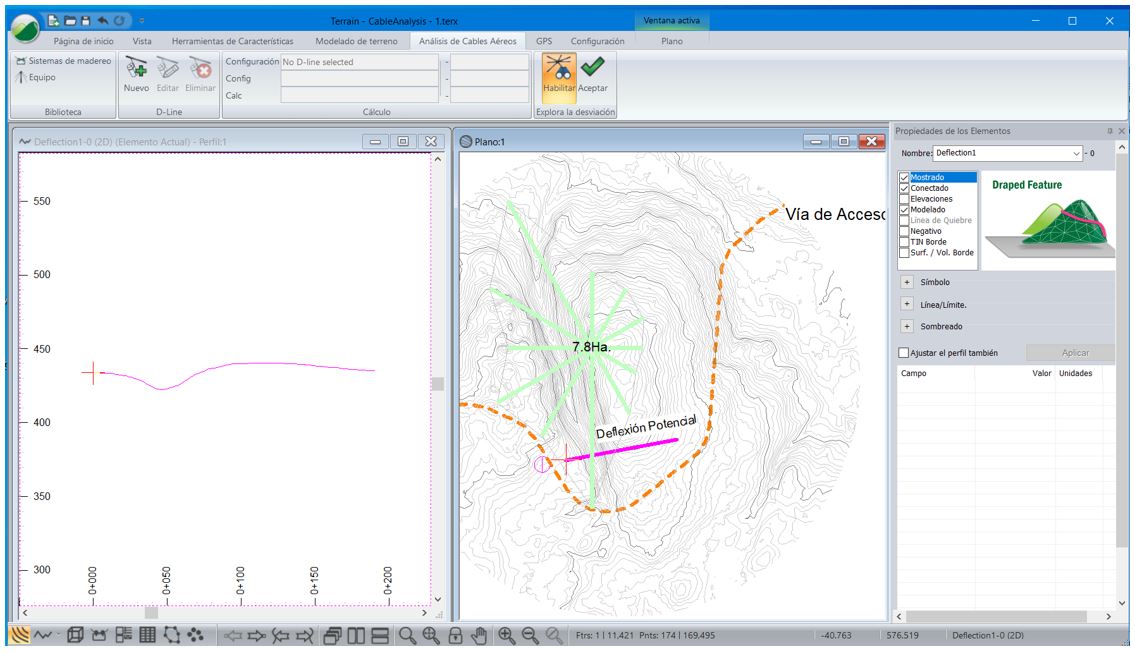

Figura 3: Explorador de Deflexión

En la vista de planta, las líneas verdes que se extienden desde el punto central indican la distancia en la cual la existe alguna distancia entre el cable y el suelo, usando los parámetros asignados. Es posible hacer clic en otro punto y las líneas radiales son actualizadas para reflejar las condiciones del sitio nuevo.

8. Haga clic cerca del límite de la superficie de manera que las D-Lines de 300m caigan fuera del modelo. El mensaje de advertencia mostrado abajo aparecerá (a menos que hubiera sido desactivado). Habilite la opción No mostrar este mensaje de nuevo. Luego presione OK para evitar nuevas advertencias.

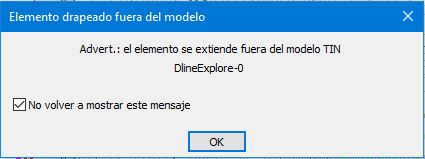

Figura 4: Advertencia Sobre Elemento Superpuesto

9. Continúe haciendo clic en diferentes puntos hasta encontrar una posición apropiada. Luego presione el botón Capture_53.JPG Aceptar en la cinta de Análisis de Cable.

Esto guardará las líneas radiales como elementos nuevos en el archivo de Terrain y ya no aparecerán desvanecidas. Todos los elementos nuevos son nombrados “DL_Explore” de manera secuencial desde el elemento ubicado más al Este y en el sentido contrario a las manecillas del reloj. Un ejemplo se muestra en la Figura 5.

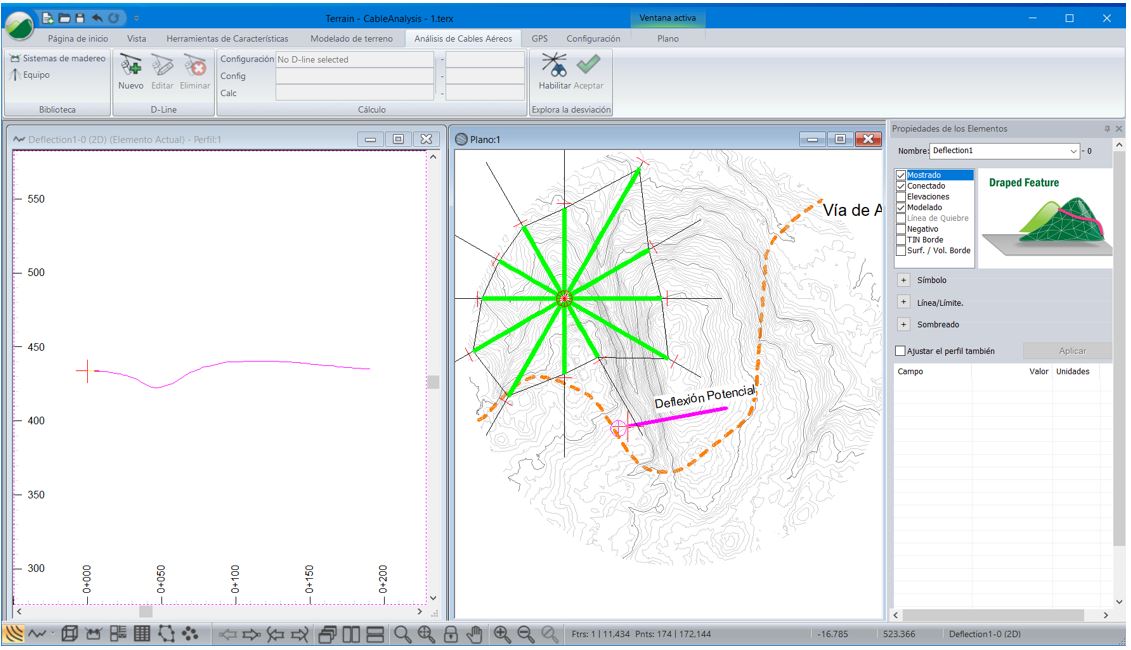

Figura 5: Líneas Radiales después de aceptar la opción del Explorador

10. Seleccione una de las nuevas líneas radiales. Haga clic en el elemento usando el cursor de selección o use Seleccionar – Por Nombre en la cinta de Página de inicio.

________________________________________________________________________________

Nota: Evite elegir el punto final de un elemento ubicado fuera de la superficie porque esto sacará el perfil de la pantalla. Use los botones Punto Previo y Siguiente Capture_55.JPG para desplazar la pantalla y mostrar este punto. Estos botones pueden ser encontrados en la barra de estado en la parte inferior de la pantalla o en las pestañas Perfil o Plano.

________________________________________________________________________________

11. Haga clic derecho en la ventana de Perfil y seleccione Ventana Activa (Perfil) Opciones. Esto abrirá el cuadro mostrado en la figura de abajo.

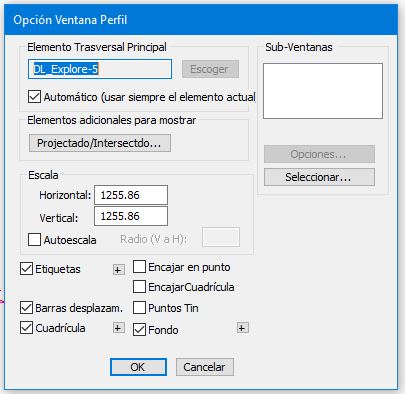

Figura 6: Opciones de Ventana de Perfil

12. En este ejemplo, la opción Automático (usar siempre el elemento actual) está habilitada. Presione OK para regresar a la pantalla principal.

13. Seleccione otro elemento DL_Explore y la ventana de perfil se actualizará para mostrarla.

Si se desea editar el sistema de cable usado en una o más D-Lines, es necesario seleccionar los elementos asociados y luego presionar el botón Capture_44.JPGEditar en la cinta de Análisis de Cable.

14. Haga clic en Capture_40.JPG Archivo | Nuevo. No guarde los cambios.
