Análisis de Cable como Elemento Sobrepuesto

Updated August 13, 2020

---

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

Una vez que los parámetros del Sistema han sido configurados, es posible comenzar a analizar varias ubicaciones de cables para ver sus deflexiones, luces, cargas y tensiones. En el ejemplo siguiente se analizará la deflexión de un cable planeado usando el sistema configurado previamente.

1. Haga clic en  Archivo | Abrir  <Terrain>\Cable\CableAnalysis-1.terx​​​​​​

2. Seleccione el elemento llamado Deflection1-0 haciendo clic en él mediante el cursor de selección  o mediante la función Seleccionar | Por Nombre, encontrada en Página de Inicio.

La Ventana de Perfil ha sido configurada para mostrar el elemento sobrepuesto (ver el panel de propiedades); el perfil del terreno es definido por la superficie del terreno.

3. Seleccione la pestaña Análisis de Cable, luego haga clic en el botón  Nuevo. El cuadro de diálogo Sistema D-line mostrado en la Figura 1 aparecerá.

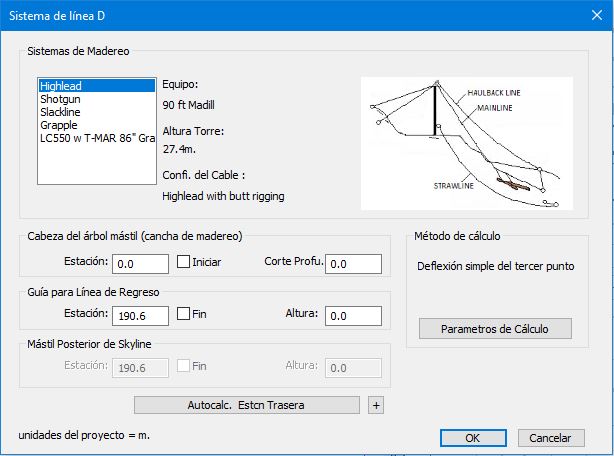

Figura 1: Sistema D-Line

Nota: Los botones  Nuevo,  Editar y  Eliminar, localizados en la cinta de Análisis de Cable, operan en elementos seleccionados.

4. Presione el botón Parámetros de Cálculo para abrir el cuadro de Opciones de Cálculo D-Line.

5. Modifique los parámetros como se muestra en la Figura 12-9 abajo (Deflexión Simple de Tercer Punto, 8%) luego presione OK para retornar al cuadro de diálogo previo.

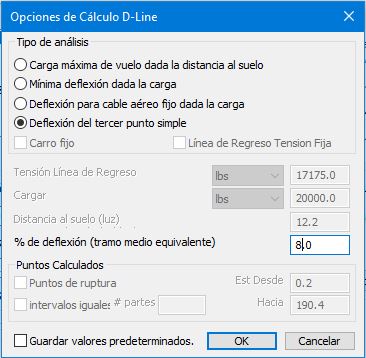

Figura 2: Parámetros de Cálculo

6. En el cuadro de diálogo, cambie los parámetros como se muestra en la Figura 2:

• Seleccione el sistema de madereo.
• Configure Inicio del elemento para el Mástil Anterior.
• Configure Final del elemento para el Mástil Trasero.
• Configure la altura del Mástil Trasero a 4.0.
• Presione OK.

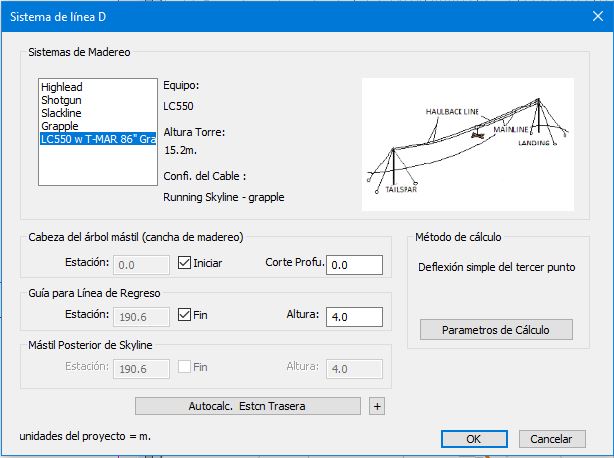

Figura 3: Parámetros Nuevos en la D-Line

________________________________________________________________________________

 Nota:  Los valores de: la posición y altura del Mástil Anterior, Bloque Posterior, y si es del caso, el Mástil Posterior de skyline, pueden ser configurados en el cuadro de diálogo Sistema D-Line.

Con la opción Inicio habilitada en Mástil Anterior (cancha), el cabrestante será ubicado al inicio del elemento seleccionado (usualmente en la estación 0.0). Inhabilite esta opción para especificar la estación explícitamente. El valor correspondiente a Corte Profundo puede ser usado para tener en cuenta el movimiento de tierra en la cancha de madereo; use un valor negativo cuando el relleno ha ubicado la elevación de la cancha por encima del perfil.

Con la opción Final habilitada en la sección de Bloque de Línea de Regreso (Haulback Block), el mástil será ubicado al final del elemento seleccionado. Inhabilite la opción de Final para especificar la estación explícitamente. De otra manera, se puede usar el botón Autocalc Estación Trasera para que el bloque de la línea de regreso sea enviado a la posición más lejana, donde la línea de deflexión deja de tocar tierra (la distancia al suelo puede ser configurada al presionar el botón asociado ). La Altura del bloque de la línea de regreso puede ser también especificado.

Los parámetros de mástil posterior de Skyline se configuran en la misma forma que los parámetros de bloque de línea de regreso.

________________________________________________________________________________

En las vistas de planta y perfil, se muestra un D-Line que no muestra altura con respecto a la superficie de referencia hasta la estación 0+065. Esta interferencia de tierra se muestra como líneas intersecadas en la vista de perfil y mediante le cambio de verde a rojo en la vista de planta, como se muestra en la Figura 4.

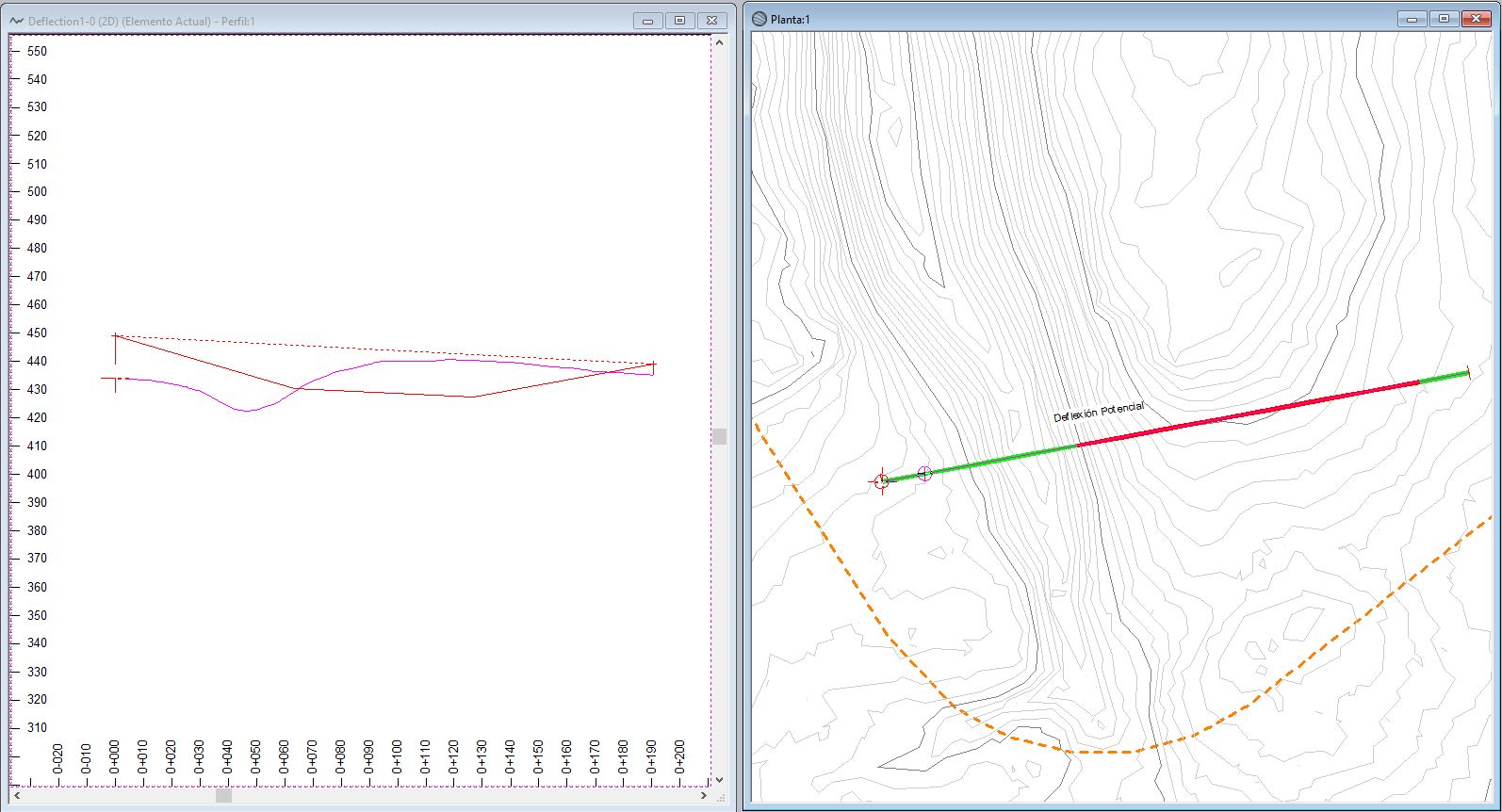

Figura 4: Vistas de Planta y Perfil

7. Para modificar la configuración mostrada de la D-Line, presione Editar en la cinta de Análisis de Cable.

8. En el cuadro de diálogo Sistema D-Line, presione el botón Autocalc Estación Trasera para que el bloque de la línea de regreso sea ubicado donde la línea de deflexión deja de tocar tierra. Luego presione OK.

La vista resultante en la pantalla principal deberá ser similar a la Figura 5.

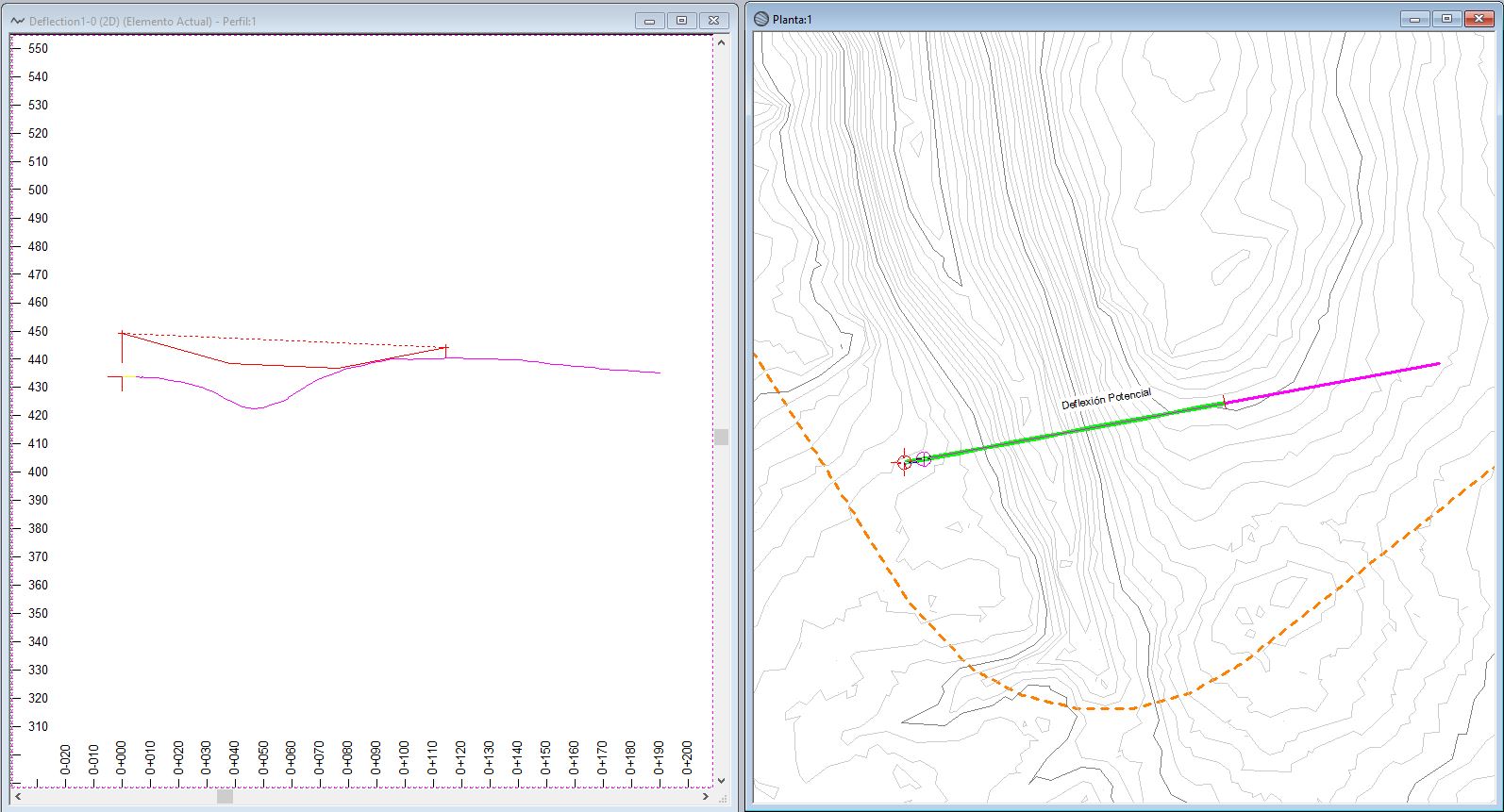

Figura 5: Nueva Configuración de la D-Line

9. De manera opcional:

• Presione  Editar en la cinta de Análisis de Cable.
• Presione Autocalc Estación Trasera.
• Presione OK para ver la nueva posición del mástil posterior (tail).

________________________________________________________________________________

Nota: El ejemplo de arriba usa el método de Deflexión Simple de Tercer Punto, pero existen otros tres métodos para análisis de cable en el software. La funcionalidad de los cuatro métodos se resume abajo.

Carga Máxima dada La Distancia mínima al Suelo

Se define la distancia al suelo desde el carro porta carga (lo cual define la deflexión en cada punto de cálculo) y el computador calcula la carga máxima que puede ser levantada en cada punto. La carga está limitada por las tensiones de trabajo de los cables.

Este análisis muestra la carga máxima que puede ser levantada a una altura determinada. Aunque una carga grande podría ser levantada cerca del extremo trasero de la línea, no sería posible transportar dicha carga al punto de acopio.

Note que es imposible levantar una carga por encima de la cuerda de la línea transportadora (o línea porta cargas), así que no será posible calcular algunos puntos los cuales serán dejados fuera de los resultados.

 Deflexión Mínima dada la Carga

Es posible definir la carga y el computador calcula la deflexión mínima posible para levantar la carga sin exceder las tensiones de trabajo de los cables.

Este análisis es usado para simular el transporte de la carga hacia la cancha de madereo (patio de agrupamiento) cuando la línea transportadora o la de vuelta son ajustadas dinámicamente (running skyline). La posición del carro portante muestra la máxima distancia al suelo.

Deflexión de la Línea Porta Cargas Fija dada la Carga

Se especifican la deflexión a medio tramo (midspan) y la carga, el computador calcula las tensiones del cable y las deflexiones reales para todos los puntos de cálculo. Los cables pueden llegar a exceder sus tensiones de trabajo.

Este análisis es usado para simular el transporte de la carga hacia la cancha de madereo cuando la línea porta carga es fija (fixed skyline). La posición del carro porta carga, mostrada en la Ventana de perfil, es similar a la de los resultados mostrados por el método de Gráfico de Deflexiones (usando una cadena y tablero cuadriculado).

Deflexión Simple de Tercer Punto

Se especifica la deflexión a medio tramo, el computador calcula la deflexión en dos puntos localizados a uno y dos tercios de la distancia horizontal entre mástiles.

________________________________________________________________________________

10. De manera opcional, experimente con otros métodos de cálculo:

• Presione  Editar en la cinta de Análisis de cable.
• Presione el botón Parámetros de Cálculo.
• Configure un Tipo de análisis y modifique los parámetros de interés.
• Presione OK para ver el nuevo cálculo.

11. Haga clic en  Archivo | Nuevo, no guarde los cambios.
