Líneas Múltiples de Deflexión en un Hoja de Salida Simple

Updated August 13, 2020


This article applies to:
  • Terrain Forestry
  • RoadEng Forestry

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

A menudo los usuarios prefieren mostrar varias líneas de deflexión en una única hoja de salida. Esto se puede lograr al crear varias ventanas de Perfil en Muli-plot:

1. Haga clic en Capture_40.JPGArchivo | Abrir <Terrain>\Cable\CableAnalysis - 2.terx

2. En Vista, Formato de Pantalla, elija Training\Training Multiple DLine MP.ilt.

Su pantalla deberá lucir como la figura de abajo:


Figura 1: Después de leer el formato de pantalla Training Multiple DLine MP.ilt

3. Si la página no concuerda con los contenidos de Multi-plot, elija  Archivo | Configuración de Impresora para cambiar las propiedades de impresora de manera que se use el tamaño Letter (o el A4) en modo Portrait.

Note que existen 4 sub-vistas de Perfil en Multi-plot y 4 ventanas correspondientes minimizadas en la parte inferior de la pantalla. También note que todos los perfiles son iguales; todos están configurados para mostrar el elemento actual (si no hubiera nada seleccionado, estarían en blanco). No es práctico guardar los formatos de pantalla con nombres de elementos de perfil definidos debido a que dichos nombres cambiarán con los proyectos. Ver el ejercicio anterior, para mayor información sobre los formatos de pantalla de Multi-plot.

En los pasos siguientes se elegirán cuáles elementos de la línea de deflexión serán mostrados en las 4 ventanas de perfil.

4. La D-Line que apunta al este (DL_Explore-0) debe estar ya seleccionada. Si no lo está, selecciónela con el cursor Capture_43.JPGen la ventana de Plano o mediante la función Seleccionar por Nombre en Página de inicio.

5. Haga clic derecho en la parte superior de la sub-vista de perfil y elija Perfil 1 Sub-Vista Opciones (o haga doble clic) para abrir el cuadro de diálogo de Sub-ventana de perfil.

6. Presione el botón Opciones para abrir el cuadro de diálogo Opciones de Ventana de Perfil Figura 2.

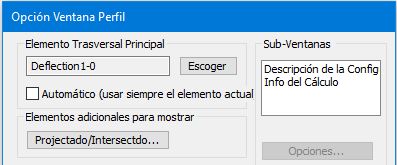

                                Capture_73.JPG                                               Figura 2: Opciones de la Ventana de Perfil con un Elemento Transversal explícito

7. Inhabilite la opción Auto para fijar el nombre del Elemento Transversal Principal (como se muestra en la figura de arriba). Si no se tiene ese elemento seleccionado, es posible usar el botón Seleccionar para elegirlo por nombre.

8. Presione OK para retornar a las opciones de Sub-vista.

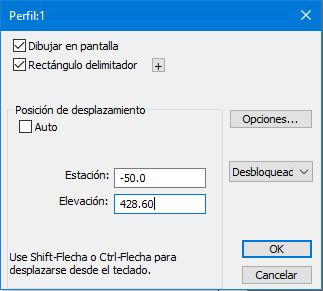

Figura 3: Opciones de Sub-vista de Perfil en Multi-plot con punto de desplazamiento explícito

9. Inhabilite la opción Auto en Posición de desplazamiento y fije la Estación a -50 como se muestra arriba.

10. Presione OK para retornar a la ventana principal.

Ahora se tiene el primer perfil configurado.

11. Repita los pasos previos para configurar otras sub-vistas y desplegar los tres elementos D-Line en la dirección contraria al reloj (D_Explore-1, D_Explore-2, D_Explore-3).

Como en el ejemplo de arriba, es necesario modificar las configuraciones o los contenidos de las otras sub-ventanas antes de imprimir.

12. Haga clic en Capture_40.JPGArchivo | Nuevo. No guarde los cambios.
